Sandwichpaneler i stålhall: PIR eller mineralull, tak og vegg

Sandwichpaneler i stålhall: kort svar

Et sandwichpanel er et ferdig element med to stålplater og en isolerende kjerne imellom. Det fungerer som kledning og isolasjon i ett, og er standardløsningen når en stålhall skal oppvarmes eller holde jevn temperatur. De to kjernetypene som dominerer i hallbygging er PIR (polyisocyanurat, et stivt skum) og mineralull (steinull). PIR gir best isolasjon per millimeter og lav vekt. Mineralull gir best brannmotstand og er ofte førstevalget der brannkrav eller forsikring står sentralt.

Valget handler sjelden om hvilken kjerne som er «best», men om hva hallen skal brukes til. Et kjølelager, en produksjonshall med brannceller og en oppvarmet maskinhall har ulike prioriteringer. I tillegg avgjør paneltykkelse, skjøtedetaljer og ventilasjon om løsningen faktisk fungerer over tid.

Artikkelen forklarer forskjellene på kjerner, hvordan tak og vegger bør vurderes ulikt, hvordan kondens oppstår og unngås, og hva dere bør avklare før dere ber om tilbud. For grunnvalget mellom uisolert og isolert hall, se vår artikkel om isolert stålhall eller kaldhall. Her går vi dypere inn i selve panelet. Alle priser er veiledende og eks. mva.

Hva er et sandwichpanel, og hvordan er det bygd opp?

Et sandwichpanel består av tre lag: en utvendig stålplate, en isolasjonskjerne og en innvendig stålplate. Platene er normalt tynne, belagte stålplater med fabrikkpåført lakk eller polyester-belegg som gir korrosjonsbeskyttelse og farge. Kjernen limes eller skummes fast til platene, og det er denne forbindelsen som gir panelet stivhet. Et panel er dermed både en lastbærende skive og en isolerende skjerm.

Bredden er normalt standardisert, ofte rundt 1 000–1 200 mm i dekkbredde, mens lengden tilpasses prosjektet. Panelene har falser eller tunge og fjær i langsidene, slik at de låses sammen og gir tett skjøt. Tykkelsen varierer fra ca. 40 mm for enkle værskjermer til 200 mm og mer for kjølehaller.

Hvorfor sandwichpaneler i stedet for trapesplater?

• Én operasjon: kledning og isolasjon monteres samtidig, noe som kutter monteringstid sammenlignet med flerlagsløsninger.
• Jevn kvalitet: isolasjonen produseres i fabrikk, uten luftlommer og kuldebroer slik man kan få med løs ullisolasjon.
• Ferdig innvendig overflate: en glatt, rengjørbar innside, relevant for mat, kjøl og lettere produksjon.
• Dokumentert ytelse: panelet leveres med ytelseserklæring og CE-merking etter produktstandarden.

Ulempen er at panelene koster mer enn trapesplater, og at de krever mer nøyaktig montering og skjøtedetaljer. Prisene for en isolert stålhall ligger veiledende på 3 300–6 800 kr/m² mot 2 000–4 000 kr/m² for uisolert hall, eks. mva. Se prisguiden for hva som er inkludert.

PIR eller mineralull? Sammenligningen som betyr noe

Begge kjernene brukes i norske og europeiske hallprosjekter. Tabellen viser typiske forskjeller. Verdiene er generelle og varierer med produsent, så bruk dem til å forstå retningen, ikke som garanterte tall.

Hva med PUR og EPS?

PUR (polyuretan) er beslektet med PIR, og skillet i markedet er flytende, men PIR har normalt bedre brannegenskaper enn eldre PUR-typer. EPS (ekspandert polystyren) finnes som panelkjerne i enkle løsninger, men er i industrihaller mindre vanlig fordi brann- og isolasjonsegenskapene ofte ikke er tilstrekkelige. Spør produsenten hvilken kjerne tilbudet gjelder.

Tykkelse følger bruken

Hva slags U-verdi som er riktig for en hall, avhenger av oppvarmingsbehov og bygningens bruk. Vi har vist typiske U-verdier per paneltykkelse for PIR i artikkelen om kaldhall eller isolert hall. For mineralull må tykkelsen økes for å nå samme U-verdi.

Brann: hvorfor mineralull noen ganger er et krav

Brannkravene til et næringsbygg i Norge følger av byggteknisk forskrift (TEK17), og kravene avhenger av risikoklasse, brannklasse og bruk. Et lager uten personopphold stiller andre krav enn en produksjonshall med ansatte, og begge stiller andre krav enn et bygg med overnatting. Prosjekterende brannrådgiver fastsetter kravene for det konkrete bygget.

Det du som byggherre bør forstå, er følgende:

• Panel og kjerne klassifiseres. Panelene testes og får brannklasse for reaksjon på brann (for eksempel B-s2,d0 for mange PIR-paneler og A2-s1,d0 for mange mineralullpaneler). Konkrete klasser står i produsentens dokumentasjon og må stemme med kravene i prosjektet.
• Brannmotstand er en egen egenskap. Skillevegger som skal holde en bestemt tid (for eksempel EI 60) krever dokumentert panelløsning, ofte med mineralull.
• Forsikring påvirker valget. Noen forsikringsselskaper har egne krav til panelkjerne for bestemte typer virksomhet. Spør før dere velger.
• Skjøter og gjennomføringer er svake punkter. Brannmotstand gjelder hele løsningen, ikke bare panelet.

Brann er dermed et tema som dere bør avklare tidlig, helst før panelkjernen er bestemt. SmartHalls leverer teknisk dokumentasjon og produktdata fra produsenten, men brannstrategi og brannprosjektering gjøres av en norsk, kvalifisert fagperson. Ansvar for byggesaken avklares per prosjekt, og SmartHalls opptrer ikke som ansvarlig søker eller ansvarlig foretak.

Tak og vegger: ulike krav, ulike løsninger

Det er vanlig å tenke på «sandwichpaneler» som én løsning, men tak og vegger påvirkes av ulike forhold.

Veggpaneler

Veggpaneler monteres normalt horisontalt eller vertikalt på stålrammens stendere eller bjelker. Skjult feste gir glatt og pen fasade og beskytter festemidlene mot vær. Horisontale paneler er billigere å montere på lange vegger, mens vertikale gir enklere tilslutning ved høye hallvegger. Veggene bærer også vindlast og kan tilføres vinduer, porter og dører. Her er tilslutningene til fundament og sokkel avgjørende for tetthet og fukt.

Takpaneler

Takpaneler har en profilert overside som leder vann og snø, og de bærer snølast mellom åsene. Her er snølast det avgjørende kravet i Norge: avstanden mellom åsene, panelets tykkelse og dets oppgitte bæreevne må matche lasten for tomten. Takpanelene har normalt tette skjøter, og i tillegg er takvinkel, snøfangere, takrenner og gjennomføringer for ventilasjon viktige detaljer. Snøforholdene er en egen tematikk, se snølast og stålhall.

Tak med lysinnslipp og lufting

Lysbånd og mønelufting er vanlig i haller, men de må integreres i panelløsningen med riktig tetting. Hver åpning er en potensiell kuldebro eller lekkasje, så spesifiser dem tidlig.

Kombinasjoner

Mange haller bruker sandwichpaneler i vegg og trapesplate med separat isolasjon i tak, eller omvendt. Det er et valg som krever en samlet vurdering av pris, tetthet og energi, ikke et standardoppsett.

Kondens, skjøter og tetthet: der panelhaller feiler

Selv en god panelkjerne gir et dårlig resultat hvis detaljene ikke stemmer. De vanligste feilene er knyttet til tetthet og fukt, ikke til selve isolasjonen.

• Utette skjøter. Fuktig, varm innendørsluft som trenger inn i skjøter, kondenserer på kalde flater og gir fuktskader over tid. Sørg for at tetningsbånd og festemidler monteres etter produsentens anvisning.
• Kuldebroer ved fundament, gjennomføringer og porter. Sokkelprofil og tilslutning mot betongplaten må isoleres og tettes.
• Manglende ventilasjon. En tett hall trenger kontrollert utlufting når den brukes til aktiviteter som avgir fukt. Dyrehold, våt lagring og vaskehaller er typiske eksempler.
• Fuktig grunn. Uten fuktsperre i gulv kan fuktighet trekke opp i hallen og gi kondens på kalde flater.

Et sandwichpanel er normalt damptett i selve platen, og stålplatene fungerer som dampsperre. Det er skjøtene som er svakpunktet, og det er derfor monteringskvaliteten er så viktig. Les mer om kondens i artikkelen om kaldhall eller isolert hall.

Termisk bevegelse

Utvendig mørke farger kan bli svært varme i sol, og store temperaturforskjeller mellom ute og inne gir bevegelse i panelene. Lange paneler krever riktige festemidler og tilstrekkelig utvidelsesrom. Velg lyse farger der det er mulig, og spør produsenten om begrensninger.

Energikrav og U-verdi: hva må dere ta hensyn til?

Energikrav til nybygg følger av TEK17, og kravene avhenger av bygningstype, oppvarming og bruk. Det er forskjell på en oppvarmet hall med faste arbeidsplasser og et uoppvarmet lager, og enkelte bygg er helt unntatt energikrav. Kravene er endret flere ganger, og vi oppgir derfor ingen konkrete tallkrav her. Se aktuell veiledning hos Direktoratet for byggkvalitet på dibk.no og avklar kravene med prosjekterende.

Det dere kan gjøre i den innledende fasen:

1. Avklar bruken. Skal hallen oppvarmes, og til hvilken temperatur? Ved +5–10 °C og ved +18–20 °C gir panelvalget ulik effekt.
2. Be om oppgitt U-verdi per panel og for hele bygningskroppen. Husk at U-verdien for panelet i seg selv ikke er det samme som U-verdien for hele konstruksjonen med skjøter og kuldebroer.
3. Vurder portene og glassflatene. I en hall med mange porter og vinduer står disse ofte for en stor del av varmetapet.
4. Regn driftskostnaden. Tykkere panel koster mer i innkjøp, men reduserer oppvarmingskostnaden hver vinter. Et typisk utgangspunkt for en oppvarmet hall er 100 mm i vegger og 120 mm i tak, men det er et veiledende utgangspunkt og ikke en anbefaling for ditt bygg.

SmartHalls påstår ikke at en hall oppfyller TEK17 automatisk. Konstruksjonen prosjekteres for norske laster, og energi- og brannkrav verifiseres per prosjekt av en norsk, kvalifisert prosjekterende.

Spesielle bruksområder, montering og vedlikehold

Kjøl, mat og landbruk

Enkelte typer virksomhet stiller ekstra krav til panelet.

• Kjøle- og fryselager. Her brukes tykke PIR-paneler, ofte 120–200 mm og mer, med særlig oppmerksomhet på dampsperre, gulv og dørløsninger. Se kjølehaller.
• Næringsmiddelproduksjon. Innsiden må tåle rengjøring og kontakt med fuktighet. Paneler leveres med hygienebelegg, og kravene fra Mattilsynet gjelder produksjonen.
• Landbruk. Fuktig, ammoniakkholdig luft i driftsbygg stiller krav til belegg, ventilasjon og festemidler. Korn- og potetlager har egne krav til ventilasjon og temperatur, se landbruksbygg.
• Verksted og produksjon. Lyddemping, brann og ofte en godt isolert, lys innside er prioriteringene.

Ved spesielle krav bør spesifikasjonen ligge på bordet allerede i forespørselen, slik at produsenten kan foreslå riktig kjerne, tykkelse og belegg fra start.

Montering, transport og vedlikehold

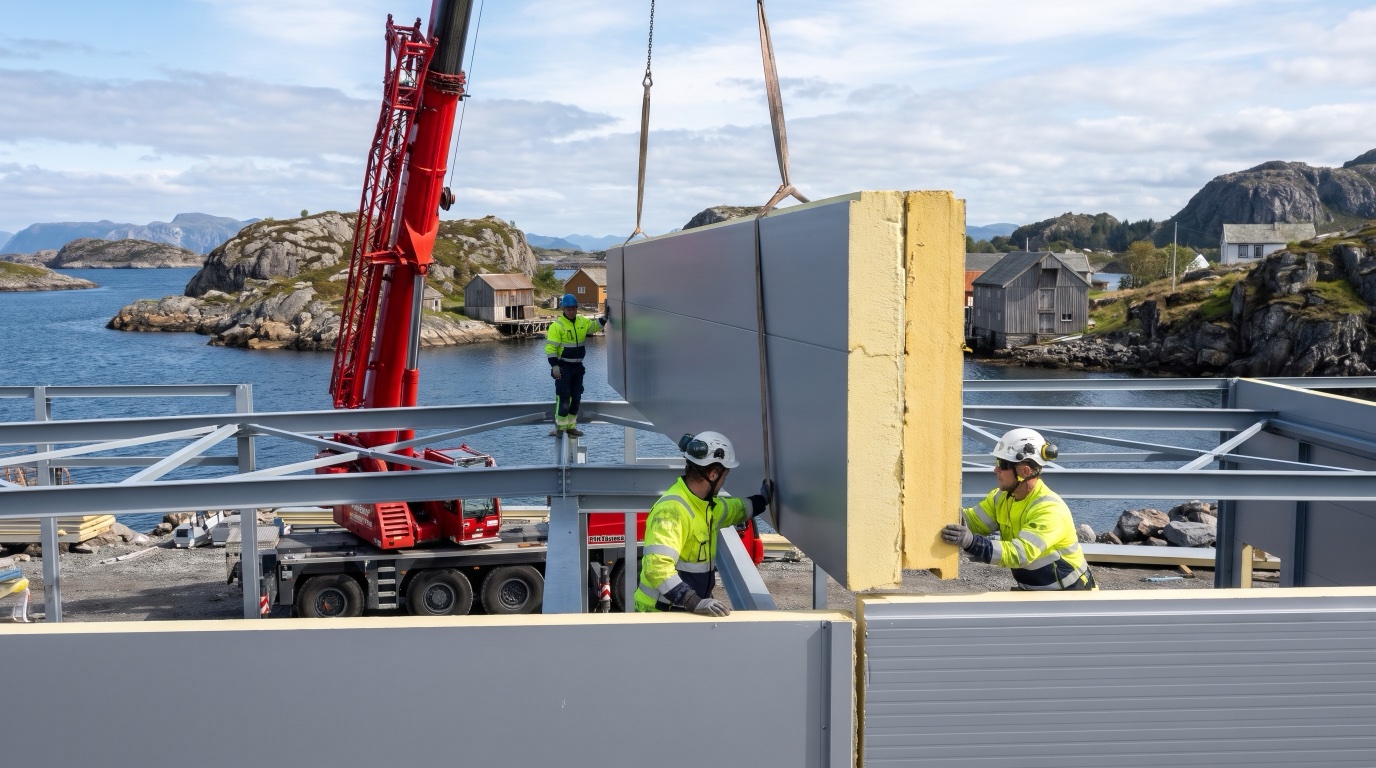

Sandwichpaneler leveres ferdig kuttet til lengde og pakket på paller, og håndteres med kran eller truck med paneltang. De er lette sammenlignet med betong, men store flater tar vind, så montering krever riktig vær og erfarne team. Skader på kanter og belegg under transport og montering er en vanlig kilde til senere korrosjon, så kontroll ved mottak lønner seg.

• Mottakskontroll: kontroller at leveransen stemmer med følgeseddelen, og noter skader før panelene pakkes ut.
• Lagring på byggeplass: panelene bør lagres tørt, skrått og dekket til, slik at vann ikke blir stående mellom dem.
• Montering: følg produsentens anvisning for festemidler, tetningsbånd og rekkefølge. Beskyttelsesfolien fjernes etter monteringen, og ikke for sent, siden UV kan feste den.
• Vedlikehold: kontroller skjøter, tetninger og avslutninger ved fundament, tak og port hvert år, og rens overflaten etter behov. Skader i belegget bør utbedres tidlig.

Monteringen utføres av et team som har erfaring med panelsystemet. Se montering av stålhall for hvordan dette typisk organiseres. Levering og montering skjer via partner, og ansvar avklares per prosjekt.

Hvordan bestiller dere paneler i en stålhall via SmartHalls?

SmartHalls er et meglerselskap, ikke en produsent. Vi matcher prosjektet deres med en egnet produsent i et nettverk av mer enn 100 europeiske, hovedsakelig polske, produsenter og montører. Panelkjerne, tykkelse og belegg spesifiseres sammen med produsenten. Hvilken utførelsesklasse (EXC) som kreves, bekreftes med valgt produsent før tilbudet gis.

For å få et presist tilbud bør forespørselen inneholde:

• areal, lengde, bredde, vegg- og takhøyde
• bruksformål og ønsket innetemperatur
• krav til brann, forsikring eller hygiene
• sted for hallen, slik at snø- og vindlast kan vurderes
• antall og størrelse på porter, vinduer og lysbånd

Dere får tilbud innen 48 timer. Prisene oppgis eks. mva, og ved import fra EU og EØS er toll 0 % og mva 25 %. Prøv gjerne hallkalkulatoren for et veiledende prisbilde på en isolert stålhall, eller be om tilbud direkte.
