Fundamenty pod maszyny: kompletny przewodnik zakupowy 2026
Fundament pod maszynę rządzi się innymi zasadami niż fundament pod budynek. Zamiast równomiernie rozłożonego obciążenia od ścian i stropów, przenosi skupioną masę urządzenia, często ze zmiennymi w czasie siłami dynamicznymi: drganiami, uderzeniami, momentami obrotowymi. Błędny dobór typu fundamentu, niedopasowane kotwy albo pominięta wibroizolacja kończą się drganiami przenoszonymi na całą halę, przyspieszonym zużyciem maszyny lub, w skrajnych przypadkach, koniecznością przebudowy fundamentu po uruchomieniu produkcji.
SmartHalls dostarcza część stalową fundamentu pod maszyny i linie technologiczne: ramy fundamentowe, kotwy, konstrukcje wsporcze i podkonstrukcje pod urządzenia. Część żelbetową, czyli fundament blokowy lub płytę fundamentową, wykonuje lokalny wykonawca robót budowlanych lub generalny wykonawca inwestycji, a my koordynujemy oba zakresy, żeby rozstaw kotew w betonie zgadzał się z ramą co do milimetra. Poniżej pełny przewodnik po doborze i realizacji.
Fundament blokowy czy rama fundamentowa stalowa
Pierwsza decyzja projektowa dotyczy typu fundamentu. Wybór zależy od masy maszyny, charakteru sił dynamicznych i wymagań co do dopuszczalnych drgań w otoczeniu.
| Typ fundamentu | Konstrukcja | Zastosowanie | Zalety |
|---|
| Fundament blokowy | Masywny blok żelbetowy | Prasy, młoty, maszyny bardzo dynamiczne i ciężkie | Duża masa tłumiąca drgania własną bezwładnością |
| Rama fundamentowa stalowa | Spawana rama kotwiona do płyty | Pompy, sprężarki, agregaty, CNC | Lżejsza, szybszy montaż, łatwa modernizacja |
| Płyta fundamentowa z ramą | Cienka płyta żelbetowa + rama stalowa | Linie technologiczne, urządzenia lekkie i średnie | Niższy koszt części żelbetowej |
Dobór typu fundamentu wykonujemy na podstawie karty technicznej maszyny, nie automatycznie na rzecz rozwiązania droższego. Przewymiarowany fundament blokowy tam, gdzie wystarczyłaby rama stalowa, to zbędny koszt i wydłużony czas realizacji ze względu na roboty ziemne i żelbetowe.
Ramy fundamentowe stalowe: konstrukcja i zastosowanie

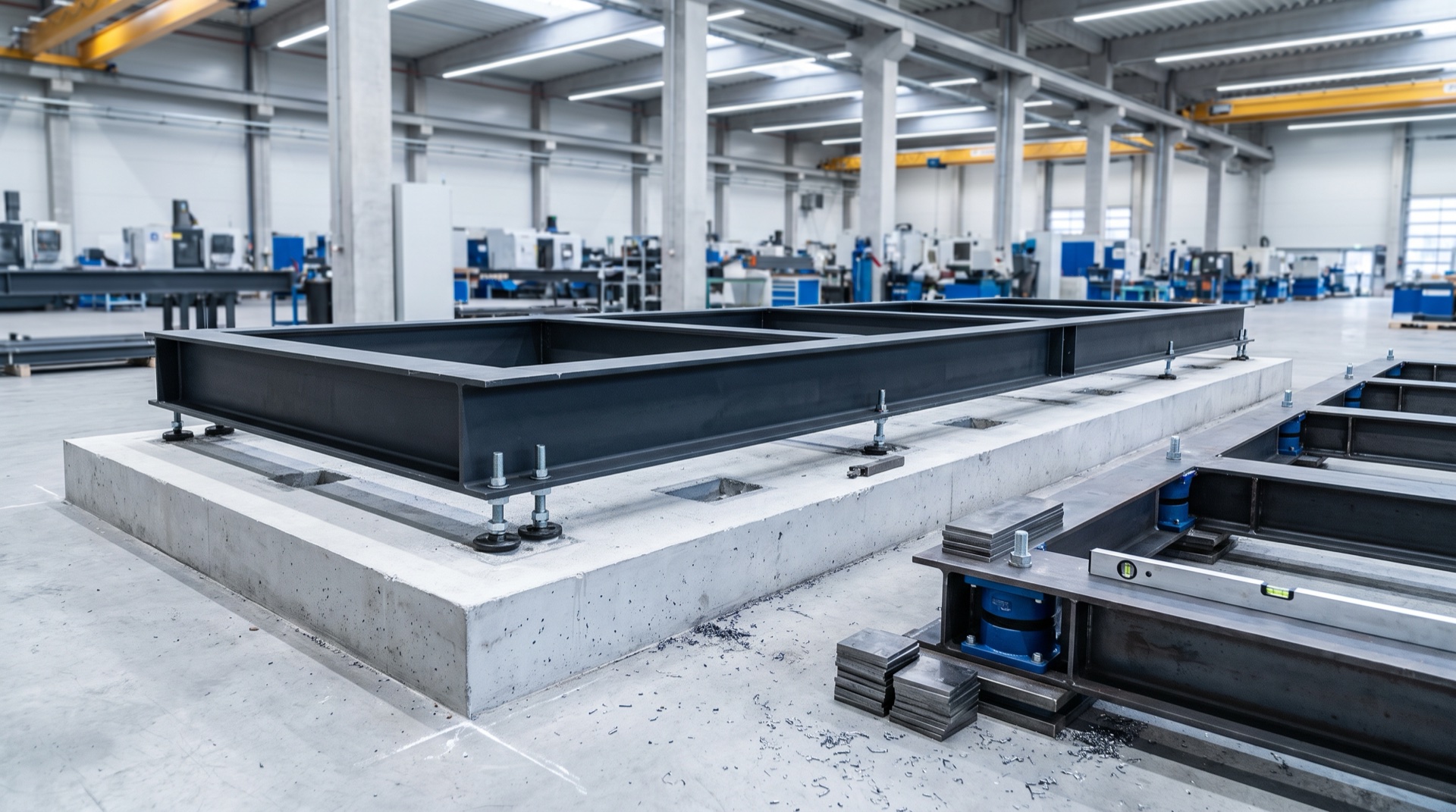

Rama fundamentowa (skid) to spawana konstrukcja stalowa, do której mocuje się maszynę, a którą z kolei kotwi się do fundamentu żelbetowego lub bezpośrednio do gruntu przez płytę. Prefabrykujemy ramy w warsztacie w klasie wykonania EXC2, zgodnie z EN 1090-2, co pozwala na dostawę gotowego elementu na plac budowy, bez konieczności spawania konstrukcyjnego na miejscu. Ramy stosuje się pod pompy, sprężarki, agregaty prądotwórcze, wentylatory przemysłowe i obrabiarki CNC. Typowa rama umożliwia też regulację poziomu maszyny na śrubach nastawczych przed wykonaniem podlewki.
Kotwy fundamentowe: rodzaje i dobór
Sposób zakotwienia ramy lub maszyny w fundamencie wpływa na nośność połączenia i możliwość późniejszej modernizacji.
| Typ kotwy | Montaż | Nośność | Zastosowanie |
|---|
| Kotwa chemiczna (wklejana) | Otwór wiercony, żywica chemiczna | Średnia-wysoka | Modernizacje, dowiązanie do istniejącego betonu |
| Kotwa mechaniczna rozprężna | Otwór wiercony, rozparcie mechaniczne | Średnia | Mniejsze obciążenia, szybki montaż |
| Śruba fundamentowa zabetonowana | Osadzona przed betonowaniem | Najwyższa | Nowe fundamenty blokowe, maszyny ciężkie i dynamiczne |
Rysunek osadczy z dokładnym rozstawem, głębokością i średnicą kotew przekazujemy wykonawcy części żelbetowej przed betonowaniem. To jeden z najczęstszych punktów rozjazdu na budowie: gdy rama i beton projektowane są bez wspólnej koordynacji, różnica kilkunastu milimetrów w rozstawie kotew oznacza przestój montażu i poprawki na miejscu.
Konstrukcje wsporcze pod linie technologiczne
Poza pojedynczymi maszynami projektujemy też podkonstrukcje pod całe ciągi technologiczne: platformy wsporcze pod przenośniki, konstrukcje pod zbiorniki procesowe i wymienniki ciepła, estakady rurociągowe łączące poszczególne stanowiska. Konstrukcje te łączymy z podestami obsługi i drogami serwisowymi, tak aby dostęp do punktów kontrolnych i zaworów był zgodny z wymaganiami BHP.
Wibroizolacja i separacja drgań
Maszyny dynamiczne, takie jak prasy mimośrodowe, młoty kuźnicze, sprężarki tłokowe czy wentylatory dużej mocy, generują drgania, które bez odpowiedniej separacji przenoszą się na posadzkę i konstrukcję hali. Ryzyko rośnie, gdy częstotliwość wymuszająca maszyny zbliża się do częstotliwości własnej fragmentu konstrukcji budynku, co grozi rezonansem. W zależności od skali problemu stosujemy tłumiki sprężynowe pod ramą fundamentową, maty elastomerowe pod fundamentem blokowym lub dylatację oddzielającą cały fundament maszyny od posadzki i konstrukcji hali (tzw. fundament pływający).
Normy i podstawy projektowe
Geotechniczną część posadowienia, w tym nośność podłoża gruntowego pod fundamentem, projektuje się wg PN-EN 1997-1 (Eurokod 7). Samą konstrukcję stalowej ramy fundamentowej liczy się wg PN-EN 1993-1-1 (Eurokod 3, część ogólna). Dla analizy dynamicznej, ponieważ Eurokody nie zawierają dedykowanej normy do fundamentów maszyn, praktyka inżynierska w Polsce opiera się na niemieckiej normie DIN 4024 (części 1 i 2), uznawanej za dobrą praktykę projektową dla fundamentów pod maszyny z ruchem obrotowym i udarowym. Dane wejściowe do takiej analizy, masa, siły dynamiczne, częstotliwość wymuszająca, pochodzą zawsze od producenta maszyny.
Fundament w istniejącej hali: modernizacje
Postawienie nowego fundamentu pod maszynę w działającej hali wymaga sprawdzenia, czy w miejscu posadowienia nie przebiegają instalacje podziemne (kanalizacja, kable, przyłącza wodne czy sprężonego powietrza), a następnie dowiązania nowego fundamentu do istniejącego układu konstrukcyjnego posadzki i, jeśli maszyna stoi blisko słupów, do fundamentów hali. Wycinamy fragment istniejącej posadzki przemysłowej, wykonujemy nowy fundament i odtwarzamy posadzkę wokół, prowadząc prace etapami skoordynowanymi z harmonogramem pracy zakładu.
Podlewka i wypoziomowanie maszyny
Po osadzeniu ramy lub maszyny na śrubach regulacyjnych i jej dokładnym wypoziomowaniu wykonuje się podlewkę (grouting): warstwę zaprawy niskoskurczowej lub bezskurczowej wypełniającą przestrzeń między spodem ramy a powierzchnią fundamentu. Podlewka zapewnia pełne, równomierne przyleganie i przekaz obciążeń na fundament, eliminując luzy, które w eksploatacji objawiają się drganiami i niestabilną pracą maszyny. To ostatni etap montażu, wykonywany zgodnie z instrukcją producenta maszyny i po ostatecznym sprawdzeniu geometrii osadzenia.
Współpraca z wykonawcą części żelbetowej
Konsekwentnie mówimy wprost, jaki jest zakres SmartHalls: projekt i dostawa części stalowej, czyli ramy fundamentowej, kotew i konstrukcji wsporczych, wraz z rysunkiem osadczym dla wykonawcy żelbetu. Roboty ziemne, zbrojenie, szalowanie i betonowanie fundamentu blokowego lub płyty wykonuje lokalny wykonawca robót budowlanych lub generalny wykonawca inwestycji, z którym koordynujemy harmonogram i tolerancje wykonawcze. Taki podział ogranicza liczbę interfejsów odpowiedzialności, bez próby wzięcia na siebie zakresu, którego nie realizujemy.
Badania geotechniczne gruntu pod fundament
Nośność fundamentu pod maszynę zależy nie tylko od konstrukcji stalowej i żelbetowej, ale też od parametrów gruntu w miejscu posadowienia. Przy maszynach ciężkich lub silnie dynamicznych rekomendujemy badanie geotechniczne przed projektem: sondowanie gruntu, określenie warstw nośnych i poziomu wody gruntowej, ocenę modułu odkształcenia podłoża potrzebnego do obliczeń osiadania fundamentu. W halach istniejących, gdzie dostępna jest dokumentacja geotechniczna z etapu budowy obiektu, w wielu przypadkach można oprzeć projekt na tych danych, po weryfikacji ich aktualności i zgodności z lokalizacją nowego fundamentu. Pominięcie tego etapu przy dużych maszynach bywa źródłem nierównomiernego osiadania i utraty poziomu maszyny już w pierwszych miesiącach pracy.
Modernizacja i wymiana istniejących fundamentów
Wymiana maszyny na nowszy model często wiąże się z inną masą, innym rozstawem kotew lub innym charakterem sił dynamicznych niż miał poprzednik, co wymaga przeprojektowania fundamentu, a nie tylko podłączenia nowego urządzenia do starych kotew. Oceniamy, czy istniejący fundament żelbetowy nadaje się do adaptacji (dowiercenie nowych kotew chemicznych, dodatkowa rama pośrednia wyrównująca rozstaw) czy konieczne jest jego skucie i wykonanie nowego. Modernizacje prowadzimy z myślą o minimalizacji przestoju linii produkcyjnej, często w krótkich oknach czasowych planowanych na przeglądy techniczne zakładu.
Czas realizacji
Projekt konstrukcyjny ramy fundamentowej: 5-10 dni roboczych od otrzymania kompletu danych o maszynie. Produkcja ramy stalowej w warsztacie: 2-4 tygodnie, zależnie od masy i złożoności konstrukcji. Dostawa i montaż, łącznie z osadzeniem kotew we współpracy z wykonawcą żelbetu i wykonaniem podlewki: 3-7 dni roboczych. Dla konstrukcji wsporczych pod całe linie technologiczne czas realizacji wydłuża się do 6-10 tygodni. Harmonogram każdorazowo uzgadniamy z terminem betonowania fundamentu przez wykonawcę robót żelbetowych, żeby uniknąć przestojów na budowie.
Dlaczego SmartHalls
SmartHalls to sieć ponad 100 certyfikowanych producentów konstrukcji stalowych w Polsce. Dla fundamentów pod maszyny oznacza to dostęp do wytwórni z doświadczeniem w prefabrykacji ram fundamentowych, jeden zespół koordynujący projekt stalowy z wykonawcą żelbetu oraz jedną odpowiedzialność za zgodność rysunków osadczych między obydwoma zakresami. Gwarantujemy certyfikat materiałowy EN 10204 3.1 i deklarację właściwości użytkowych zgodną z EN 1090-1 dla każdej dostawy części stalowej.
