Kominy przemysłowe stalowe — kompletny przewodnik 2026

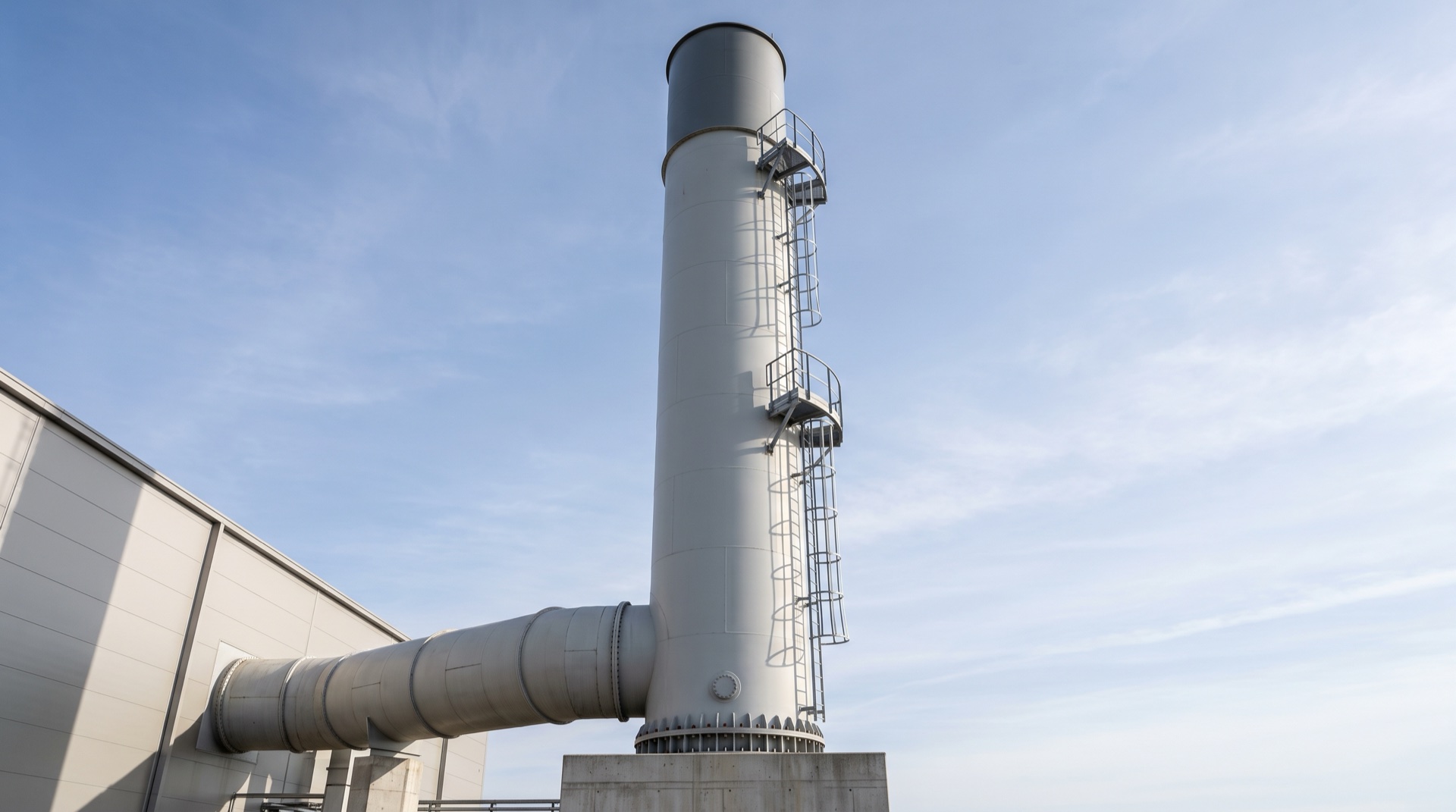

Komin przemysłowy stalowy odprowadza spaliny z kotłów, pieców i innych źródeł spalania w zakładach produkcyjnych, ciepłowniach i kotłowniach przemysłowych. To konstrukcja wysokościowa poddana jednocześnie obciążeniom termicznym od spalin, chemicznej agresji kondensatu oraz dynamicznym obciążeniom wiatru — dlatego jej projekt podlega odrębnej normie europejskiej EN 13084, a nie tylko ogólnym zasadom konstrukcji stalowych.
W SmartHalls łączymy klientów z siecią ponad 100 certyfikowanych producentów konstrukcji stalowych w Polsce, wykonujących komin zgodnie z EN 1090-2 w klasach wykonania EXC2 i EXC3. Poniżej znajdziesz przegląd typów konstrukcji, wymagań projektowych i parametrów, które decydują o doborze właściwego rozwiązania.
Kominy przemysłowe a kominy domowe — inna norma, inny wyrób
Warto od razu rozgraniczyć dwa różne wyroby, które bywają mylone. Kominy przemysłowe stalowe, opisane w tym materiale, projektuje się i wykonuje zgodnie z normą EN 13084 (kominy wolnostojące) — dotyczy to konstrukcji przy kotłowniach zakładowych, ciepłowniach, elektrociepłowniach i instalacjach przemysłowych. Domowe systemy kominowe (wkłady kominowe do budynków mieszkalnych, systemy trójścienne do domów jednorodzinnych) podlegają odrębnej normie EN 1856 i są zupełnie innym wyrobem budowlanym, o innej skali, innych obciążeniach i innym trybie certyfikacji. SmartHalls realizuje wyłącznie kominy przemysłowe wg EN 13084.
Typy konstrukcji kominów przemysłowych
| Typ konstrukcji | Stabilizacja | Typowa wysokość | Zastosowanie |
|---|
| Komin wolnostojący samonośny | Własny fundament, bez odciągów | do ok. 40–60 m | Ciasne działki, ograniczona przestrzeń wokół komina |
| Komin z odciągami linowymi | Liny kotwione do gruntu w kilku poziomach | powyżej 30 m, także znacznie wyższe | Duże wysokości przy niższym koszcie materiału trzonu |
| Komin jednopłaszczowy | — | — | Spaliny o umiarkowanej temperaturze, krótsze kominy |
| Komin wielopłaszczowy izolowany | — | — | Wysoka temperatura spalin, ryzyko kondensacji kwaśnej |
Ważna uwaga: wymagania projektowe i tryb odbioru komina ustalane są indywidualnie dla każdego projektu, w zależności od wysokości, lokalizacji, rodzaju źródła spalin i obowiązujących przepisów lokalnych. Potwierdzamy je każdorazowo na etapie koncepcji wraz z inwestorem i projektantem.
Projektowanie wg EN 13084 i Eurokod — na co zwracamy uwagę
Obciążenie wiatrem
Wysokie, smukłe konstrukcje kominowe są silnie obciążane wiatrem — zarówno statycznie (parcie na powierzchnię boczną), jak i dynamicznie. Obliczenia prowadzimy zgodnie z EN 13084 i częściami wiatrowymi Eurokodu (EN 1991-1-4), z uwzględnieniem strefy wiatrowej lokalizacji, wysokości terenu i kategorii szorstkości otoczenia.
Rezonans wirowy (wiry Kármána)
Przy określonych prędkościach wiatru za smukłym walcowym trzonem komina powstają naprzemienne wiry, które mogą wzbudzić drgania poprzeczne konstrukcji zbliżone do jej częstotliwości własnej. Bez uwzględnienia tego zjawiska długotrwałe drgania prowadzą do zmęczenia materiału i mikropęknięć w spoinach. Dla kominów podatnych na rezonans dobieramy spoilery (śruby aerodynamiczne) na trzonie lub tłumiki drgań, zgodnie z procedurą obliczeniową EN 13084-1.
Obciążenia termiczne i zmęczeniowe
Cykliczne rozgrzewanie i stygnięcie komina (rozruchy i wyłączenia instalacji) generują naprężenia termiczne w płaszczu i połączeniach. Projekt uwzględnia kompensację wydłużeń termicznych oraz dobór grubości ścianki odpowiedniej do przewidywanej liczby cykli pracy instalacji.
Materiał i zabezpieczenie antykorozyjne
Dobór materiału zależy od temperatury i składu chemicznego spalin. Stal czarna konstrukcyjna (S235, S355) z zewnętrznym malowaniem lub cynkowaniem sprawdza się przy spalinach suchych o umiarkowanej agresywności. Wkład ze stali kwasoodpornej (1.4301, 1.4404) stosuje się tam, gdzie spaliny zawierają kondensat kwaśny — typowe dla kotłów gazowych kondensacyjnych i niektórych instalacji olejowych. Przy najbardziej agresywnych warunkach chemicznych stosuje się wykładziny ceramiczne lub laminaty odporne chemicznie wewnątrz płaszcza stalowego. Zewnętrzny płaszcz osłonowy kominów wielopłaszczowych zwykle wykonuje się ze stali ocynkowanej lub aluminium — jako element pogodoodporny, nienarażony bezpośrednio na kontakt ze spalinami.
Czopuchy i kanały spalin — łączenie źródeł
Czopuch to kanał łączący źródło spalin (kocioł, piec, agregat) z trzonem komina. W kotłowniach z kilkoma jednostkami grzewczymi czopuchy poszczególnych kotłów łączy się w kolektor zbiorczy prowadzący do wspólnego komina. Projekt czopuchów uwzględnia zachowanie odpowiedniej prędkości przepływu spalin — zbyt niska prędkość sprzyja osadzaniu się kondensatu i sadzy, zbyt wysoka zwiększa opory przepływu i obciąża wentylator wyciągowy, jeśli instalacja go wymaga.
Fundament komina
Fundament komina wolnostojącego samonośnego przenosi zarówno ciężar własny konstrukcji, jak i moment zginający od parcia wiatru — dlatego jest zwykle znacznie większy niż fundament pod konstrukcję o porównywalnej masie, ale niższą smukłości. Dla kominów z odciągami fundament główny jest mniejszy, ale dochodzą oddzielne bloki kotwiące dla lin odciągowych, rozmieszczone promieniście wokół trzonu. Projekt fundamentu wykonujemy na podstawie badań geotechnicznych gruntu w lokalizacji inwestycji.
Wyposażenie serwisowe — drabiny, pomosty, oświetlenie
Komin przemysłowy wymaga dostępu do przeglądów, pomiarów emisji i konserwacji na wysokości. Standardowe wyposażenie obejmuje drabinę wejściową z koszem ochronnym montowanym co określony odcinek wysokości, pomosty serwisowe na poziomach pomiarowych z kratami pomostowymi antypoślizgowymi, oświetlenie przeszkodowe zgodnie z wymaganiami dla obiektów wysokich oraz punkty poboru próbek spalin do pomiarów emisji zanieczyszczeń.
Montaż komina — logistyka na czynnym terenie zakładu
Sekcje komina prefabrykujemy w warsztacie w maksymalnych wymiarach transportowych, a na miejscu montujemy je dźwigiem, łącząc kołnierzami lub spoinami montażowymi. Dla kominów wolnostojących kolejność montażu sekcji od podstawy w górę wymaga precyzyjnego planu pracy dźwigu i wygrodzenia strefy prac. Prace prowadzimy z minimalizacją przestoju czynnej instalacji — harmonogram montażu ustalamy tak, by kotłownia lub inne źródło spalin mogło pracować na czasowym obejściu lub w oknie planowanego postoju technologicznego.
Etapy realizacji komina przemysłowego — od zapytania do odbioru
Proces rozpoczynamy od zebrania danych o źródle spalin — rodzaju paliwa, temperaturze i składzie chemicznym spalin, wymaganej wysokości komina wynikającej z warunków rozprzestrzeniania zanieczyszczeń oraz warunków lokalizacyjnych (strefa wiatrowa, sąsiedztwo zabudowy). Na tej podstawie przygotowujemy koncepcję konstrukcji i orientacyjną wycenę w 48 godzin. Po akceptacji zakresu inżynier konstruktor wykonuje obliczenia zgodnie z EN 13084 — obciążenia wiatrem, analizę rezonansu wirowego, obciążenia termiczne i zmęczeniowe — oraz dobiera materiał płaszcza i ewentualnego wkładu. Równolegle prowadzone są badania geotechniczne gruntu pod fundament. Sekcje trzonu komina, czopuchy i wyposażenie serwisowe (drabiny, pomosty) powstają w warsztacie producenta, gdzie łatwiej o kontrolę jakości spoin niż na wysokości podczas montażu. Po dostarczeniu elementów na plac budowy i wykonaniu fundamentu następuje montaż dźwigiem — sekcje łączone są kołnierzami lub spoinami montażowymi od podstawy w górę. Po zakończeniu montażu przeprowadzamy odbiór techniczny obejmujący sprawdzenie geometrii, szczelności połączeń i kompletności dokumentacji odbiorowej. Cały proces od zapytania do oddania komina do eksploatacji trwa zwykle 10–16 tygodni.
Komin stalowy a komin murowany lub żelbetowy — porównanie
Tradycyjne kominy przemysłowe budowane były z cegły lub żelbetu, jednak przy nowych inwestycjach oraz modernizacjach zdecydowanie częściej wybiera się konstrukcję stalową. Komin murowany lub żelbetowy wymaga długiego czasu budowy związanego z dojrzewaniem materiału i szalowaniem kolejnych segmentów, co przy wysokich konstrukcjach oznacza tygodnie lub miesiące prac na wysokości. Komin stalowy powstaje w dużej mierze w warsztacie — sekcje trzonu są prefabrykowane i tylko łączone na miejscu, co skraca czas montażu do dni lub tygodni, a nie miesięcy. Konstrukcja stalowa jest też znacznie lżejsza od murowanej przy tej samej wysokości, co obniża wymagania wobec fundamentu, szczególnie istotne na gruntach o niższej nośności. Kominy stalowe łatwiej też zdemontować lub przenieść przy zmianie lokalizacji instalacji, czego praktycznie nie da się zrobić z konstrukcją murowaną. Wadą stali w porównaniu z żelbetem jest wyższa wrażliwość na korozję, którą kompensujemy odpowiednim doborem materiału i zabezpieczenia antykorozyjnego opisanym wcześniej.
Kontrola i konserwacja komina przemysłowego
Komin przemysłowy jako obiekt budowlany podlega okresowym przeglądom technicznym wymaganym prawem budowlanym, zwykle w cyklu rocznym lub pięcioletnim w zależności od rodzaju kontroli. Zakres obejmuje ocenę stanu powłok antykorozyjnych płaszcza zewnętrznego, sprawdzenie szczelności połączeń kołnierzowych między sekcjami, stan drabiny wejściowej i kosza ochronnego, a przy kominach wielopłaszczowych — także stan izolacji termicznej i ewentualne ślady kondensacji na płaszczu wewnętrznym. Przy kominach narażonych na kondensat kwaśny zalecamy częstszą kontrolę wkładu, ponieważ korozja od wewnątrz jest trudniejsza do zauważenia niż zmiany na płaszczu zewnętrznym. Odrębnym obowiązkiem operatora instalacji są okresowe pomiary emisji zanieczyszczeń prowadzone przez punkty poboru próbek zamontowane na kominie — ich częstotliwość i zakres wynikają z przepisów o ochronie środowiska i pozwolenia emisyjnego danej instalacji, niezależnie od przeglądu konstrukcyjnego samego komina.
Dlaczego SmartHalls — przewaga sieci producentów
SmartHalls to sieć ponad 100 certyfikowanych producentów konstrukcji stalowych w Polsce, pracujących zgodnie z EN 1090-2 w klasach wykonania EXC2 i EXC3. Dla kominów przemysłowych oznacza to dostęp do wykonawców z doświadczeniem projektowym wg EN 13084, możliwość połączenia zamówienia na komin, czopuchy, pomosty serwisowe i konstrukcję wsporczą u jednego koordynatora oraz jedną fakturę i jednego odpowiedzialnego za całość inwestycji. Wymagania projektowe, zakres obliczeń i tryb odbioru potwierdzamy indywidualnie dla każdego projektu wraz z inwestorem.
