Konstrukcje HSQ

HSQ (Hybrid Steel Quality) to belki spawane o kształcie dwuteowym (jak HEB/IPE), produkowane przez spawanie trzech blach: pas górny + środnik + pas dolny. Kluczowa różnica od profili walcowanych: wymiary każdego elementu (grubość, szerokość pasów, wysokość środnika) są indywidualnie dobierane pod obciążenia projektu. Efekt: 20-30% mniej stali niż równoważny HEB. Możliwość łączenia gatunków (pasy S355, środnik S235) i tworzenia belek o zmiennej wysokości. Produkowane na automatycznych liniach spawalniczych SAW — powtarzalna jakość.

HSQ opłaca się gdy: przekrój jest duży (odpowiednik HEB 400 i większy — im większy profil, tym większa oszczędność masy), zamawiasz serię belek (10+ szt. tego samego typu — ekonomia ustawienia linii SAW), profil walcowany jest niedostępny (HEB 500+ mają długi termin z huty, 6-12 tygodni), potrzebujesz asymetrii lub zmiennej wysokości (dźwigary, belki stropowe), chcesz zoptymalizować koszty transportu (lżejsze belki = mniej zestawów). HEB jest lepsze dla małych przekrojów (do HEB 300), pojedynczych sztuk i standardowych obciążeń — niższa cena za kg (6-10 vs 8-12 zł/kg). Policzymy to za Ciebie — wyślij dokumentację.

Belki HSQ kosztują 8-12 zł/kg netto — droższe per kg niż profile walcowane (6-10 zł/kg), ale niższy koszt całkowity belki dzięki mniejszej masie. Przykład: belka HSQ 500 mm, rozpiętość 18 m waży ok. 85 kg/m vs HEB 500 = 187 kg/m. HSQ: 85 × 18 m × 10 zł = 15 300 zł. HEB: 187 × 18 m × 7 zł = 23 562 zł. Oszczędność: ~8 000 zł per belka. Przy 20 belkach w hali to 160 000 zł. Plus oszczędności na transporcie (lżejsze) i fundamentach (mniejsze obciążenie). Dokładna wycena z porównaniem HSQ vs walcowany — bezpłatnie w 48h.

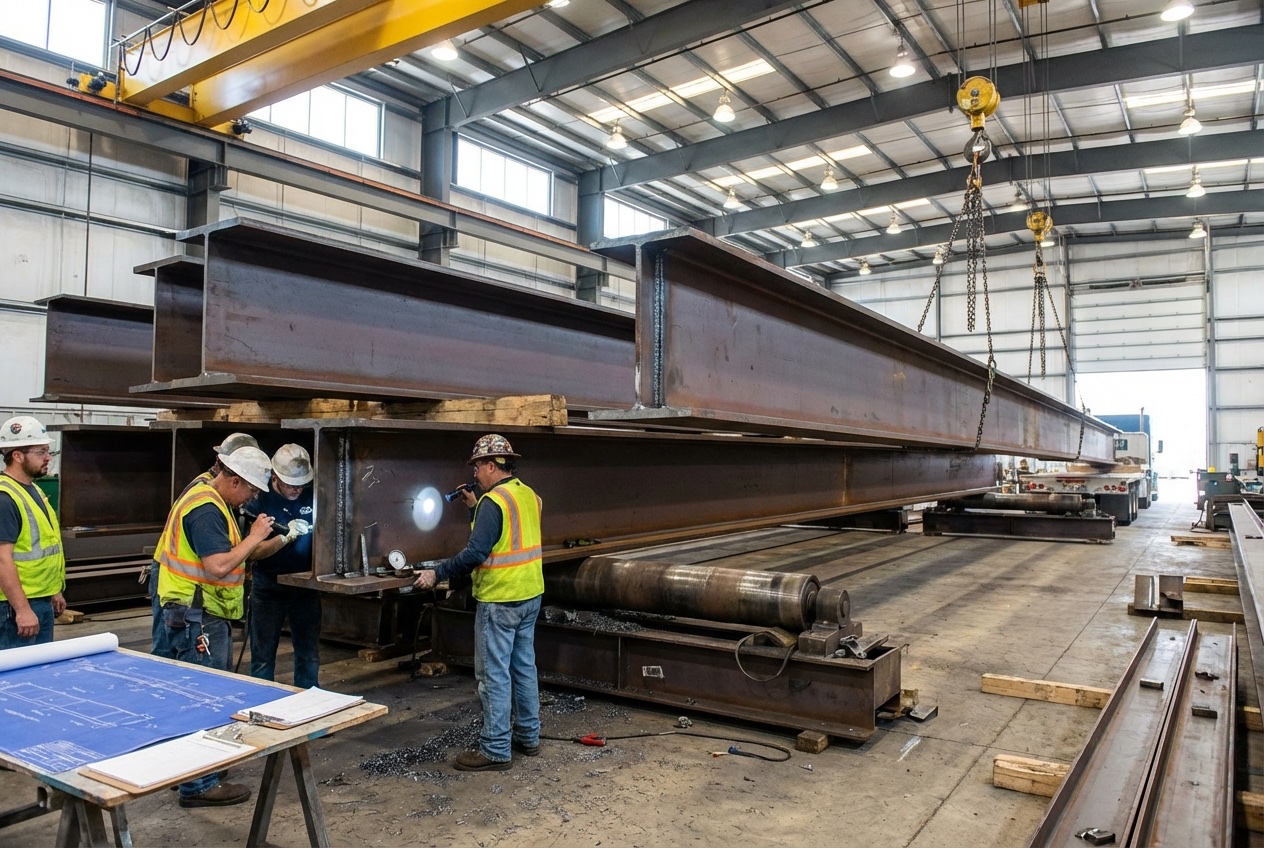

Belki HSQ mogą osiągać rozpiętości do 40-50 m jako pojedyncze belki (przy odpowiedniej wysokości przekroju). Typowe zastosowania: ramy hal 15-35 m, dźwigary dachowe 20-40 m, belki stropowe 10-20 m, belki podsuwnicowe 12-24 m. Dla rozpiętości powyżej 40 m stosuje się kratownice z profili lub belki HSQ ze zmienną wysokością (dźwigary klinowe). Wysokość belki HSQ jest ograniczona praktycznie przez transport — elementy do 3 m wysokości mieszczą się w standardowym transporcie ponadgabarytowym.

Belki HSQ podlegają tym samym normom co inne konstrukcje spawane — producent musi mieć certyfikat EN 1090-2 z odpowiednią klasą wykonania (EXC2 dla standardowych hal, EXC3 dla suwnic). Spawanie automatyczne SAW wymaga kwalifikacji procedury (WPQR) i uprawnień operatorów. Badania NDT wg wymagań klasy EXC. Materiały: świadectwa hutnicze dla blach (2.2 dla EXC2, 3.1 dla EXC3). Producenci belek HSQ w naszej sieci mają pełne certyfikaty i doświadczenie — weryfikujemy dokumenty przed każdym projektem.

Belki HSQ produkuje się w 4-8 tygodni — podobnie jak konstrukcje profilowe i szybciej niż duże profile walcowane z huty (6-12 tygodni na HEB 400+). Etapy: dokumentacja warsztatowa (2-3 dni), cięcie blach CNC (3-5 dni), składanie i spawanie SAW (1-3 tygodnie), obróbka końcowa — wiercenie, blachy czołowe (3-5 dni), obróbka powierzchni (1-2 tygodnie). HSQ jest szczególnie korzystne terminowo, gdy potrzebujesz dużych przekrojów (HEB 400+) — zamiast czekać na dostawę z huty, produkujesz ze stanów magazynowych blach.

Tak — belki HSQ są doskonałym rozwiązaniem dla belek podsuwnicowych. Możliwość optymalizacji przekroju pod obciążenia dynamiczne: grubsze pasy (nośność na zginanie), cieńszy środnik (ekonomika), żeberka w strefie podporowej. Klasa wykonania EXC3 wymagana dla suwnic. Belki podsuwnicowe HSQ wymagają badań NDT spawów (10-20% UT lub MT). Producenci w naszej sieci mają doświadczenie w belkach podsuwnicowych pod suwnice do 50 ton.

Belka hybrydowa to belka HSQ z pasami i środnikiem z różnych gatunków stali. Typowe rozwiązanie: pasy ze stali S355 (wyższa wytrzymałość — ponoszą główne naprężenia zginające) + środnik ze stali S235 (tańsza, wystarczająca dla naprężeń ścinających). Efekt: 10-15% oszczędności materiału w porównaniu z belką jednogatunkową S355, przy zachowaniu tej samej nośności. Szczególnie ekonomiczne w dźwigarach dachowych i belkach stropowych dużych rozpiętości. Wymaga odpowiedniego zaprojektowania — współpracujemy z biurami projektowymi doświadczonymi w belkach hybrydowych.

Montaż belek HSQ jest identyczny jak profili walcowanych — te same połączenia (śrubowe, spawane), te same narzędzia. Różnica: belki HSQ są lżejsze o 20-30%, co oznacza: mniejsze dźwigi (niższy koszt wynajmu), szybsze podnoszenie i pozycjonowanie, mniejsze obciążenie fundamentów tymczasowych. Typowe połączenia: blachy czołowe na śruby sprężające (szybki montaż), spawanie na budowie (rzadziej). Dokumentacja montażowa dostarczana z produkcji — każdy element numerowany i oznaczony.

SmartHalls nie produkuje belek — działamy jako broker i koordynator. Łączymy Twój projekt z odpowiednim producentem z sieci 100+ certyfikowanych firm. Dla belek HSQ dobieramy producentów z automatycznymi liniami spawalniczymi SAW — to kluczowe dla jakości i ceny. Nasza usługa jest bezpłatna dla inwestora. W 48h otrzymujesz: porównanie HSQ vs profil walcowany dla Twojego projektu, 2-3 oferty od zweryfikowanych producentów w jednolitym formacie z pełnym rozbiciem kosztów.
