Belki i tory podsuwnicowe: kompletny przewodnik zakupowy 2026

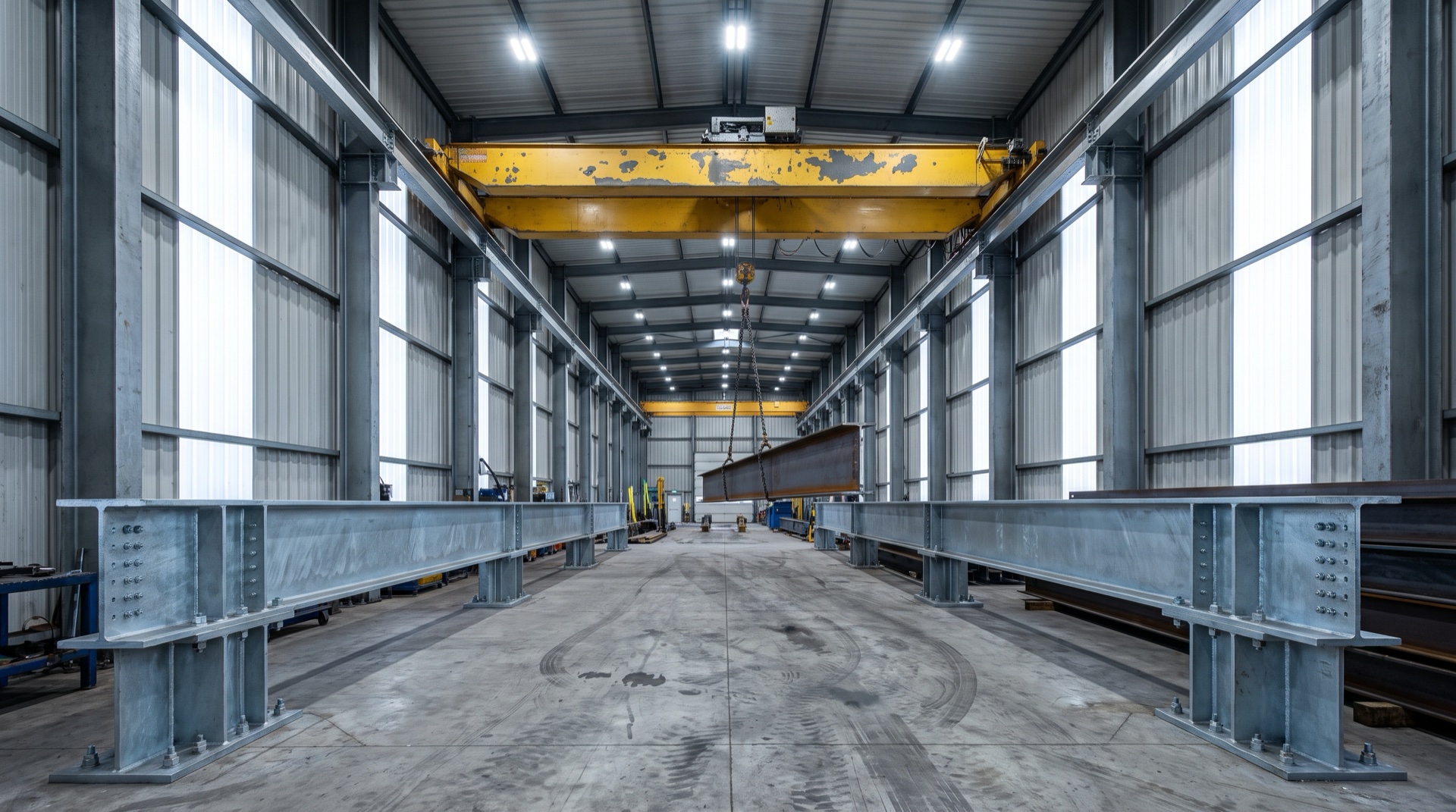

Belka podsuwnicowa to element konstrukcyjny, który różni się od typowej belki stalowej jedną cechą: pracuje pod obciążeniem cyklicznym, nie statycznym. Suwnica pomostowa jeżdżąca po torze wielokrotnie w ciągu dnia wprowadza w konstrukcję zmienne naprężenia, które przy błędnym doborze przekroju lub klasy wykonania prowadzą do pęknięć zmęczeniowych, zwykle w newralgicznej strefie połączenia pasa górnego belki z szyną toru. Dlatego projekt, produkcja i montaż belek podsuwnicowych rządzą się innymi zasadami niż standardowa konstrukcja hali.
W SmartHalls łączymy klientów z siecią ponad 100 certyfikowanych producentów konstrukcji stalowych w Polsce, w tym wytwórniami z doświadczeniem w klasie wykonania EXC3 wymaganej dla większości konstrukcji podsuwnicowych. Projektujemy, produkujemy i montujemy belki oraz tory podsuwnicowe: dla nowych hal, przy doposażaniu istniejących obiektów w suwnice oraz przy wymianie wyeksploatowanych elementów. Poniżej znajdziesz kompletny przewodnik po doborze i realizacji.
Rodzaje belek podsuwnicowych
Wybór typu belki zależy od udźwigu suwnicy, klasy pracy i rozstawu słupów. Poniżej porównanie trzech podstawowych rozwiązań stosowanych w polskim przemyśle.
| Typ belki | Konstrukcja | Udźwig suwnicy | Rozpiętość | Cena netto (mb) |
|---|
| Belka walcowana HEB/HEA | Gotowy profil hutniczy | do 5 t | do 6 m | 600-1100 zł |
| Blachownica spawana dwuteowa | Blacha pasa i środnika, spawana | 5-20 t | 6-12 m | 1200-2200 zł |
| Blachownica skrzynkowa | Przekrój zamknięty, spawany | powyżej 20 t | do 18 m | 2500-4500 zł |
Uwaga: ceny obowiązują dla zamówień od 30 mb toru i mogą się różnić w zależności od aktualnych notowań stali na LME. Każde zapytanie wyceniamy indywidualnie, na podstawie karty katalogowej suwnicy.
Dobór klasy pracy suwnicy: FEM i ISO 4301
Podstawą doboru przekroju belki i klasy wykonania jest klasa pracy suwnicy, czyli kombinacja udźwigu i intensywności pracy w czasie. W europejskim systemie FEM 9.511 klasy oznacza się symbolami od 1Bm do 5m, w normie ISO 4301 odpowiadają im klasy M3-M8.
| Klasa FEM | Klasa ISO | Charakter pracy | Przykład zastosowania |
|---|
| 1Bm-1Am | M3-M4 | Praca lekka, sporadyczna | Magazyn, warsztat |
| 2m | M5 | Praca średnia | Produkcja, montaż |
| 3m-4m | M6-M7 | Praca ciężka, częsta | Hala produkcyjna, przeładunek |
| 5m | M8 | Praca bardzo ciężka, ciągła | Huta, stalownia, port |
Zaniżenie klasy pracy przy zamówieniu belki to najczęstsza przyczyna przedwczesnych awarii zmęczeniowych. Zawsze prosimy o kartę katalogową suwnicy lub dane od jej producenta przed przystąpieniem do projektu.
Projektowanie wg Eurokodu: PN-EN 1991-3 i PN-EN 1993-6
Obciążenia od suwnic pomostowych oblicza się wg PN-EN 1991-3 (Eurokod 1, część 3): siły pionowe od kół suwnicy, siły poziome poprzeczne od hamowania wózka oraz siły od skosu suwnicy na torze. Samą konstrukcję wsporczą projektuje się wg PN-EN 1993-6 (Eurokod 3, część 6), który precyzuje zasady sprawdzania nośności, stateczności i, co najważniejsze, trwałości zmęczeniowej połączeń spawanych w strefie pasa górnego belki.
Analiza zmęczeniowa uwzględnia liczbę cykli obciążenia w projektowanym okresie eksploatacji, kategorię karbu detalu konstrukcyjnego (wg PN-EN 1993-1-9) oraz amplitudę naprężeń. To dodatkowy etap obliczeń, którego nie wykonuje się dla zwykłych belek stropowych czy podciągów w halach.
Tory i szyny podsuwnicowe
Szynę do toru podsuwnicowego dobiera się do obciążenia kołowego suwnicy. Najczęściej stosowane są szyny kolejowe typu A (oznaczenia A45, A55, A65, A75, A100, A120 wg przekroju) oraz szyny płaskownikowe przy suwnicach lekkich. Mocowanie szyny do pasa górnego belki wykonuje się klamrami sprężystymi (mocowanie rozłączne, ułatwiające wymianę szyny) lub spoiną ciągłą przy suwnicach lekkich i mniejszych wymaganiach eksploatacyjnych.
Rektyfikacja geodezyjna toru podsuwnicowego
Rektyfikacja to pomiar geodezyjny i korekta ustawienia toru po montażu: rozstawu szyn między słupami, różnicy poziomów szyn na tej samej wysokości oraz odchylenia osi toru od linii prostej. Tolerancje wykonawcze dla tych parametrów określa PN-EN 1993-6 oraz uzupełniająco dokumentacja techniczno-ruchowa suwnicy. Przekroczenie tolerancji powoduje docisk boczny kół suwnicy do szyny, hałas podczas jazdy, przyspieszone zużycie mechanizmu jazdy i skrócony okres eksploatacji szyn. Rektyfikację wykonujemy jako standardowy etap montażu, z protokołem pomiarowym przekazywanym do dokumentacji odbiorowej.
Doposażanie istniejących hal w suwnice pomostowe
Montaż suwnicy w hali, która nie była pod nią projektowana, wymaga w pierwszej kolejności ekspertyzy konstrukcji istniejącej: sprawdzenia nośności słupów na dodatkowe obciążenia pionowe i poziome, stanu technicznego fundamentów oraz geometrii istniejącego układu konstrukcyjnego. W zależności od wyniku ekspertyzy projektujemy wsporniki lub konsole podsuwnicowe mocowane do istniejących słupów, wzmocnienia przekrojów słupów (blachy nakładkowe, żebra) lub, gdy nośność jest zbyt niska, dodatkowe słupy wsporcze niezależne od konstrukcji hali. Realizacje prowadzimy etapami skoordynowanymi z pracą produkcyjną klienta, tak aby ograniczyć przestój.
Wymiana wyeksploatowanych belek podsuwnicowych
Belki podsuwnicowe po latach eksploatacji wykazują typowe objawy zużycia: ubytek przekroju stopki górnej od tarcia kół suwnicy, korozję redukującą grubość ścianki, pęknięcia zmęczeniowe w spoinach oraz trwałe ugięcie przekraczające wartości dopuszczalne. Przed decyzją o naprawie lub wymianie wykonujemy diagnostykę: oględziny, badania penetracyjne spoin krytycznych, pomiary geodezyjne ugięć i geometrii toru. Naprawa spoiny w strefie zmęczeniowej bez pełnej diagnostyki bywa ryzykowniejsza niż planowa wymiana odcinka. Wymianę realizujemy odcinkami, z minimalizacją przestoju produkcji.
Estakady podsuwnicowe zewnętrzne
Tor podsuwnicowy prowadzony na zewnątrz budynku, na przykład na placu składowym stali, przy nabrzeżu przeładunkowym lub wzdłuż linii technologicznej otwartej, wymaga wolnostojącej konstrukcji wsporczej: estakady podsuwnicowej. W projekcie estakady, obok obciążeń od suwnicy, uwzględnia się pełen zestaw oddziaływań klimatycznych wg Eurokod 1: wiatr, śnieg oraz różnice temperatur działające na całą wysokość konstrukcji. Fundamenty estakad koordynujemy z wykonawcą robót ziemnych i żelbetowych działającym na placu budowy.
Klasa wykonania EXC i dokumentacja spawalnicza
Konstrukcje podsuwnicowe, ze względu na obciążenie zmęczeniowe, najczęściej wymagają klasy wykonania EXC3 wg EN 1090-2, a przy suwnicach bardzo ciężkich bywają kwalifikowane do EXC4. Belki dla suwnic lekkich, pracujących sporadycznie, mogą być wykonane w klasie EXC2. Do każdej dostawy dołączamy dokumentację spawalniczą (WPS, WPQR, kwalifikacje spawaczy), protokoły badań NDT spoin krytycznych oraz deklarację właściwości użytkowych zgodną z EN 1090-1. Więcej o wymaganiach klas wykonania w konstrukcjach EXC3.
Belki podsuwnicowe a konstrukcja hali
Rekomendowanym modelem zakupu jest zamówienie belek i toru podsuwnicowego razem z konstrukcją nośną hali. Rozstaw słupów, wysokość zawieszenia toru i nośność fundamentów są wtedy od początku dopasowane do docelowej suwnicy, co eliminuje ryzyko kolizji projektowych i skraca czas realizacji względem zlecania obu zakresów osobno. Belki podsuwnicowe często łączymy też z podestami obsługi i schodami dostępu do kabiny sterowniczej suwnicy.
Gatunek stali i podniesienie wykonawcze
Belki podsuwnicowe wykonuje się najczęściej ze stali S235JR przy suwnicach lekkich i S355J2 przy suwnicach średnich i ciężkich, gdzie wyższa granica plastyczności pozwala ograniczyć masę konstrukcji przy zachowanej nośności. Przy dużych rozpiętościach blachownicę wykonuje się z tzw. podniesieniem wykonawczym (camber): belka jest fabrycznie ugięta w górę o wartość zbliżoną do ugięcia od obciążenia użytkowego, tak aby pod pełnym obciążeniem suwnicy tor pozostawał praktycznie poziomy. Wielkość podniesienia wylicza projektant na podstawie rozpiętości i sztywności przekroju, a wykonanie sprawdza się pomiarem geodezyjnym przed wysyłką z warsztatu.
Grubość i jakość spoiny łączącej pas górny ze środnikiem ma bezpośredni wpływ na trwałość zmęczeniową całej belki, dlatego przy klasie EXC3 spoiny te obejmuje się badaniami nieniszczącymi w pełnym zakresie, nie wyrywkowo jak przy typowych konstrukcjach hal.
Odbiór techniczny i dozór eksploatacyjny
Po montażu i rektyfikacji toru belki podsuwnicowe podlegają odbiorowi technicznemu, prowadzonemu zwykle razem z odbiorem samej suwnicy przez Urząd Dozoru Technicznego. Do odbioru przygotowujemy komplet dokumentacji: obliczenia konstrukcyjne, atesty materiałowe, protokoły badań NDT spoin oraz protokół rektyfikacji geodezyjnej toru. Po uruchomieniu zalecamy okresowe przeglądy stanu spoin i geometrii toru, zwłaszcza przy suwnicach w wyższych klasach pracy (FEM 3m i wyżej), gdzie kumulacja cykli obciążenia najszybciej ujawnia ewentualne wady wykonawcze lub początki zmęczenia materiału.
Czas realizacji i logistyka
Projekt konstrukcyjny z obliczeniami zmęczeniowymi trwa 5-10 dni roboczych. Produkcja belek walcowanych HEB/HEA: 2-3 tygodnie. Produkcja blachownic spawanych z pełną dokumentacją NDT: 3-5 tygodni. Montaż z rektyfikacją geodezyjną: 3-7 dni roboczych, w zależności od długości toru. Przy doposażaniu istniejącej hali dochodzi czas na ekspertyzę konstrukcji, zwykle 5-7 dni, wykonywaną przed rozpoczęciem projektu belek. Dla dużych realizacji przemysłowych organizujemy dostawę i montaż etapami, zgodnie z harmonogramem produkcyjnym klienta.
Dlaczego SmartHalls
SmartHalls to sieć ponad 100 certyfikowanych producentów konstrukcji stalowych w Polsce, wśród nich wytwórnie z udokumentowanym doświadczeniem w klasie wykonania EXC3 i realizacjach podsuwnicowych. Dla belek i torów podsuwnicowych oznacza to: dostęp do wytwórni z wolnymi mocami produkcyjnymi w klasie EXC3, koordynację projektu belek z konstrukcją hali u jednego zespołu, jedną umowę i jednego odpowiedzialnego za harmonogram od projektu po rektyfikację toru. Gwarantujemy deklarację właściwości użytkowych zgodną z EN 1090-1 oraz pełną dokumentację spawalniczą dla każdej dostawy.
