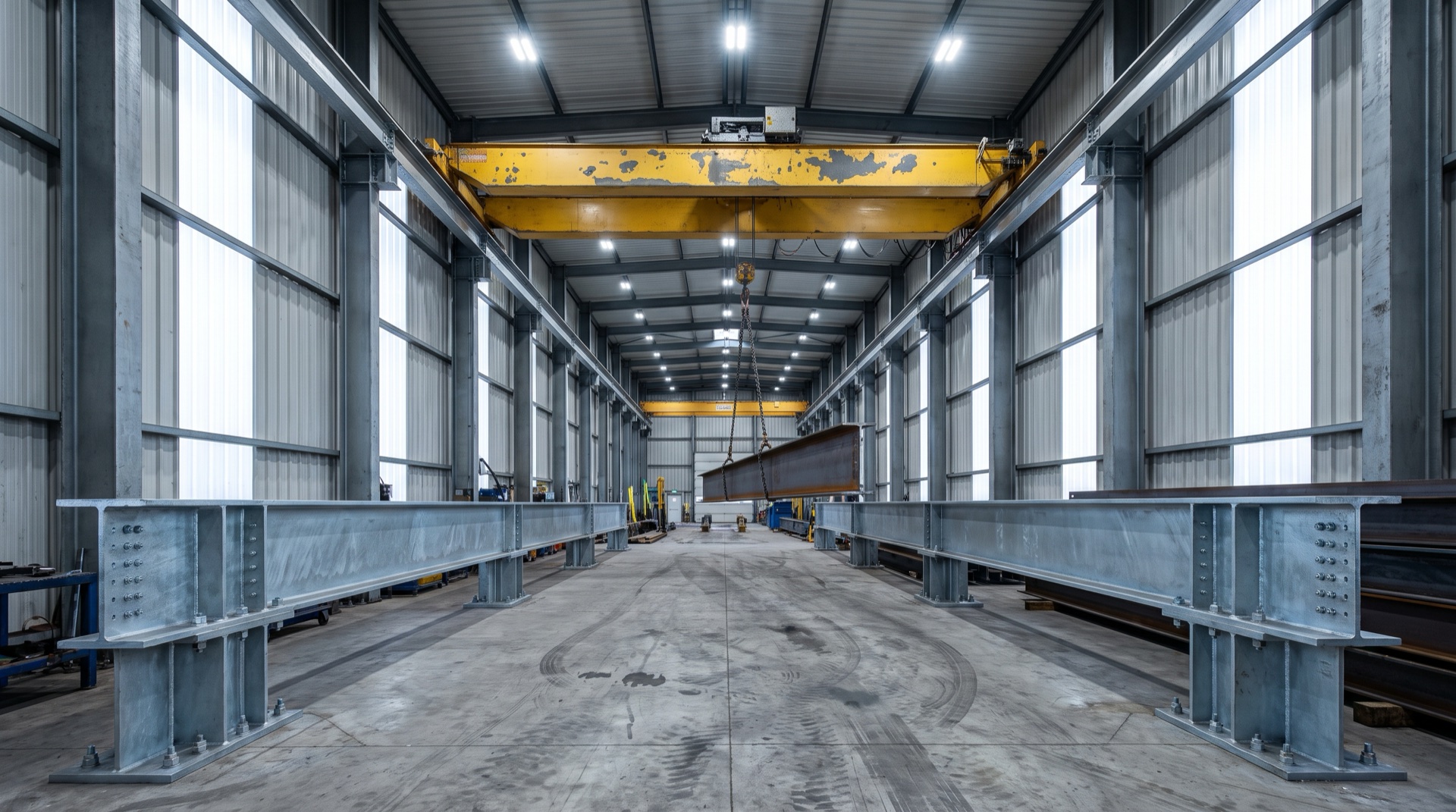

Kranbanor från Polen — dimensionerade för traverskranar enligt Eurokod 3
En kranbana bär och styr en traverskran och utsätts därmed för helt andra påfrestningar än en vanlig hallstomme. Varje lyft, förflyttning och inbromsning skapar dynamiska lastcykler som med tiden kan orsaka utmattningsbrott i material och svetsfogar om konstruktionen inte är rätt dimensionerad. SmartHalls förmedlar kranbanor från polska tillverkare med dokumenterad erfarenhet av utmattningsdimensionering enligt Eurokod 3 (EN 1993-6) och EN 1090-2-certifierad produktion i utförandeklass EXC3 — till 30-40% lägre kostnad än nordiska tillverkare.
Vi levererar kranbanor som del av en ny stålkonstruktion, eller som fristående projekt i en befintlig hall som behöver traverskapacitet.
Kranbaneprofiler — HEA/HEB, HD/HL och svetsad lådbalk
Valet av profil styrs av traverskapacitet, spännvidd och tillgänglig konstruktionshöjd:
| Profiltyp |
Typisk traverskapacitet |
Egenskaper |
| HEA/HEB (varmvalsad) |
Upp till cirka 10-15 ton |
Standardprofil, kort leveranstid, kostnadseffektiv för lättare traverser |
| HD/HL (specialprofil) |
10-30 ton |
Bredare fläns för högre horisontalstyvhet, klarar tyngre laster i standardhöjd |
| Svetsad lådbalk |
30-100 ton |
Skräddarsydd dimension, hög vridstyvhet, används vid extrema laster eller långa spännvidder |
Läs mer om specialprofilerna i vår guide om HSQ-konstruktioner, som beskriver HD/HL/HP-profiler och höghållfasta stålsorter för tunga konstruktioner.
Utmattningsdimensionering enligt Eurokod 3 (EN 1993-6)
EN 1993-6 är den del av Eurokod 3 som specifikt behandlar dimensionering av kranbanor och kranbärande stålkonstruktioner. Till skillnad från en statisk hallstomme, där lasten i huvudsak är konstant, måste en kranbana dimensioneras för ett stort antal lastcykler under sin livslängd. Detta kräver klassificering av driftskategori (S-klass) utifrån hur ofta och hur tungt kranen används — en kranbana i en lagerhall med sporadisk användning har lägre krav än en kranbana i en produktionshall med kontinuerlig, tung drift. Rätt S-klass avgör vilka detaljlösningar, svetsfogar och kontrollnivåer som krävs för att undvika utmattningsbrott.
Uppriktning och toleranser vid montage
Ett vanligt underskattat moment vid kranbaneprojekt är precisionen vid montage. Skenavstånd, nivåskillnad mellan de två skenorna och rakhet längs hela kranbanans längd måste hålla toleranser som är väsentligt strängare än för en vanlig hallstomme — kraven specificeras normalt av traversleverantören i kombination med relevanta uppriktningsstandarder. Avvikelser ger ojämnt slitage på traversens hjul, ökad friktion och i förlängningen driftstopp eller behov av tidig renovering. Våra montageteam använder laserinstrument för att mäta in och justera skenor och konsoler innan slutlig fastsättning, och dokumenterar uppmätta värden i ett protokoll som lämnas vid överlämning.
Kranbana i befintlig hall — vad vi kontrollerar
Att bygga in en ny kranbana i en hall som redan står på plats är ett vanligt projekt, men kräver en grundlig bedömning innan offert:
- Pelarnas bärförmåga — är pelarna dimensionerade för de horisontal- och vertikallaster en traverskran tillför?
- Fundamentets kapacitet — klarar grundläggningen de ökade punktlasterna från konsoler och skenor?
- Anslutningsdetaljer — går det att montera konsoler på befintliga pelare utan att försvaga konstruktionen?
- Frigångshöjd — finns tillräcklig höjd mellan skena och takstomme för traversens och lyftgodsets rörelse?
- Elinstallation — behövs strömskena eller kabelvagn längs kranbanan för traversens drift?
Om befintliga pelare inte räcker till finns i regel två vägar framåt: förstärkning av befintliga pelare och fundament, eller nya fristående kranbanepelare som avlastar hallstommen. Vi utreder båda alternativen och rekommenderar den lösning som ger bäst ekonomi för ert projekt.
Vad kostar en kranbana? Prisguide 2026
| Typ av kranbana |
Pris (kr/ton) |
Typisk traverskapacitet |
| Standard HEA/HEB |
22 000-26 000 kr |
5-10 ton |
| HD/HL-specialprofil |
26 000-30 000 kr |
10-30 ton |
| Svetsad lådbalk |
30 000-35 000 kr |
30-100 ton |
| Renovering/förstärkning befintlig kranbana |
8 000-15 000 kr/meter |
Beroende på omfattning |
Priset påverkas av utmattningsklass (S-klass), spännvidd och antal fack, profiltyp, samt omfattningen av NDT-kontroll som utförandeklassen kräver. Jämfört med nordiska tillverkare sparar ni typiskt 30-40% genom SmartHalls polska nätverk. Se även vår prisguide för stålhallar för hur en kranbana påverkar totalkostnaden för hela hallprojektet.
Kranbanor från Polen — varför?
Polska tillverkare inom SmartHalls nätverk har lång erfarenhet av EN 1090-2 EXC3-certifierad produktion för dynamiskt lastade konstruktioner, inklusive kranbanor till nordeuropeiska kunder. Fördelen ligger i arbetskostnaden vid svetsning, NDT-kontroll och montage — arbetsintensiva moment som slår igenom tydligt i slutpriset per ton. Genom SmartHalls får ni samma dimensionering, certifiering och dokumentation som från en nordisk tillverkare, men till väsentligt lägre kostnad, med DDP-leverans och kvalitetssäkrad produktion.
Bygglov, ansvar och regelkrav
Kranbanans bärande stålkonstruktion omfattas av samma regler som övrig bärande stålkonstruktion — Boverkets konstruktionsregler (EKS) med hänvisning till Eurokod 3, inklusive EN 1993-6 för kranbanespecifika laster. Observera att kranbanans bärande stomme och själva traversen (kranen som sådan) är två separata regelverk: traversen omfattas av maskindirektivet och ska vara CE-märkt av kranleverantören, medan kranbanans stålkonstruktion CE-märks enligt EN 1090 av tillverkaren. Vi levererar dokumentation för kranbanans del — DoP, svetsdokumentation och NDT-protokoll — som underlag till er kontrollplan och slutbesiktning.
Kranbanetyper — golvburen travers, konsolburen kran och monorail
Kranbanor byggs för olika typer av lyftutrustning, vilket påverkar val av profil och infästning. En golvburen travers (brokran) löper på skenor upptill på kranbanebalken och kan vara enkelbalks- eller dubbelbalkskonstruktion beroende på spännvidd och lyftkapacitet. En konsolburen kran (svängkran eller pelarkran) fästs på en enskild pelare eller vägg och kräver lokal förstärkning snarare än en genomgående kranbana. Monorailsystem (hängbanor) monteras hängande under takstommen och används ofta för lättare, punktvisa lyft längs en fast bana. Vi dimensionerar rätt lösning utifrån ert lyftbehov, layout och befintliga byggnadsförutsättningar.
Besiktning och underhåll av kranbanor
En kranbana i drift ska besiktigas regelbundet enligt Arbetsmiljöverkets föreskrifter om besiktning av lyftanordningar och lyftredskap. Vid den återkommande besiktningen kontrolleras bland annat skenslitage, uppriktning, svetsfogarnas skick och eventuella tecken på utmattningssprickor vid kritiska anslutningar. Tidiga tecken på slitage — till exempel ojämnt hjulspår på skenan eller begynnande sprickbildning vid konsolanslutningar — är betydligt billigare att åtgärda än att vänta till ett akut haveri. Vi hjälper er bedöma skicket på en befintlig kranbana och rekommenderar rätt åtgärd: fortsatt drift, förstärkning eller byte.
Skentyp och skenfäste
Skenan som traversens hjul rullar på väljs efter lastens storlek och hjultryck — vanligast är en A-skena (särskild kranskena med rundad löpyta) för tyngre traverser, eller en enklare flatstångsskena för lättare applikationer. Skenan fästs på kranbanebalkens överfläns med skenklämmor som tillåter viss termisk rörelse utan att skenan vandrar i sidled. Rätt val och infästning av skena påverkar både livslängden på traversens hjul och underhållsbehovet — vi specificerar skentyp som en del av kranbaneprojekteringen, i samråd med er kranleverantör.
Relaterade kategorier
Stålsort för kranbanebalkar — S355 eller S460?
Precis som för andra dynamiskt lastade konstruktioner går det att välja en högre stålsort för att spara vikt på en kranbanebalk. S460 ger typiskt 15-25% lägre vikt jämfört med S355 vid samma bärförmåga, vilket kan vara avgörande när kranbanan ska byggas in i en befintlig hall med begränsad bärförmåga hos pelare och fundament. Nackdelen är ett visst prispåslag och krav på förvärmning vid svetsning av tjockare gods. Vi rekommenderar stålsort utifrån en samlad bedömning av vikt, kostnad och befintliga byggnadsförutsättningar.
Materialåtervinning
Konstruktionsstål i kranbanebalkar är fullt återvinningsbart utan kvalitetsförlust, vilket gör stål till ett av de mer hållbara valen för tunga bärande konstruktioner sett över hela livscykeln. En korrekt dimensionerad och underhållen kranbana har dessutom mycket lång teknisk livslängd, vilket minskar behovet av förtida utbyte. Vid en eventuell framtida ombyggnad eller kapacitetsökning går det ofta att återanvända eller uppgradera befintliga kranbanebalkar istället för att skrota dem, förutsatt att en ny bedömning visar att bärförmågan räcker för de nya lasterna.
