Stålskorstenar för industri och energi

Stålskorstenar för industri från Polen — dimensionerade enligt EN 13084

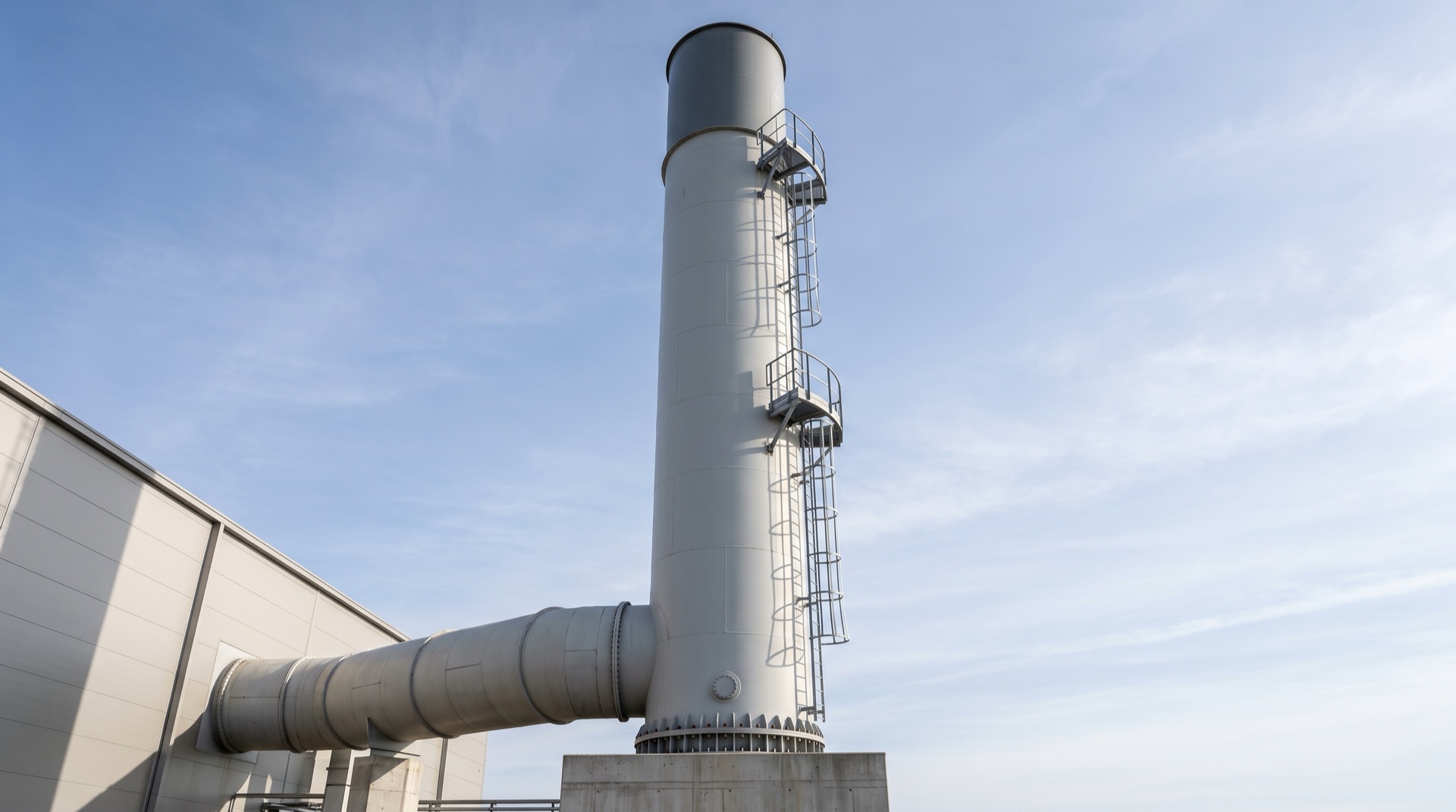

En industriskorsten leder bort rökgaser från pannor, processugnar eller kraftvärmeanläggningar och skapar samtidigt det drag som förbränningsprocessen behöver. Till skillnad från en villaskorsten är en industriskorsten en beräkningstung stålkonstruktion — hög, slank och utsatt för både statisk vindlast och dynamiska svängningar. Standarden som styr dimensioneringen är EN 13084 (fristående skorstenar), som tillsammans med Eurokod (SS-EN 1991-1-4 för vindlast) reglerar allt från godstjocklek till fundamentets bultmönster. Det är en annan standard än EN 1856, som gäller villaskorstenar och mindre eldstäder — industriskorstenar enligt EN 13084 är en egen konstruktionsdisciplin.

Polska tillverkare i SmartHalls nätverk har lång erfarenhet av skorstenskonstruktioner för energibolag, processindustri och fjärrvärmeanläggningar i Norden. Ni får samma dimensionering, samma CE-märkning enligt EN 1090 och samma svetskvalitet som från en nordeuropeisk tillverkare — till lägre tillverkningskostnad, eftersom skillnaden ligger i arbetskostnaden för stål- och svetsarbetet.

Fristående eller avstagad — vilken typ passar?

• Fristående skorsten: Står helt på eget fundament utan stag. Kräver kraftigare gods och bredare fundament vid ökande höjd, men tar minst markyta och stör inte omgivande ytor. Vanligast upp till 30–40 meter.
• Avstagad skorsten (med odrag): Hålls uppe av vajerstag förankrade i marken. Kan byggas högre med klenare gods eftersom stagen tar upp en del av vindlasten, men kräver betydligt mer markyta runt skorstenen för förankringspunkterna.
• Enskalig konstruktion: En enda stålmantel — den enklaste konstruktionen, men kräver att rökgastemperaturen och kondensrisken tillåter det.
• Flerskalig konstruktion: Yttre bärande mantel och invändigt rökgasrör med isolering emellan. Används vid låg rökgastemperatur, kondenserande drift eller höga krav på ytterytans temperatur.

Valet mellan enskalig och flerskalig konstruktion görs inte bara utifrån investeringskostnad utan också utifrån driftsekonomi över tid — en flerskalig lösning med isolering minskar värmeförluster och håller ytterytan sval, vilket kan vara ett arbetsmiljökrav i sig om skorstenen står nära andra installationer eller gångstråk. Vi går igenom båda alternativen med er innan val görs, eftersom fel typ vid fel driftsförhållande är en vanlig orsak till förtida kondensskador invändigt.

Dimensionering enligt EN 13084 — vind och virvelavlösning

Det som skiljer en skorstensberäkning från en vanlig stålkonstruktion är den dynamiska analysen. En hög, cylindrisk konstruktion som utsätts för jämn tvärvind kan börja svänga i takt med virvelavlösning (vortex shedding) — luftvirvlar som lossnar växelvis på skorstenens sidor och skapar en periodisk kraft. Om denna frekvens sammanfaller med skorstenens egenfrekvens uppstår resonans, vilket över tid orsakar utmattningsskador långt innan konstruktionens statiska hållfasthet är i närheten av att överskridas.

EN 13084 kräver därför beräkning av: statisk vindlast enligt Eurokod, egenfrekvens för konstruktionen, virvelavlösningsfrekvens vid relevanta vindhastigheter, och vid behov dämpning i form av spiralribbor (helical strakes) runt övre delen av skorstenen eller mekaniska svängningsdämpare. Slanka skorstenar med hög höjd-diameter-kvot är mest känsliga och granskas alltid separat av våra konstruktörer innan tillverkning godkänns.

Fundament och infästning

En fristående skorsten för sin last enbart via fundamentet, till skillnad från en avstagad konstruktion där en del av vindlasten tas upp av stagen. Fundamentets storlek, djup och bultmönster (ankarbultgrupp) beräknas utifrån skorstenens totala vikt, vindlastens moment vid marknivå och markens bärighet på platsen — en geoteknisk undersökning är i praktiken alltid nödvändig för skorstenar över 15–20 meter. Ankarbultarna gjuts in i fundamentet med exakt toleranskrav, eftersom en felplacerad bultgrupp kan göra att den prefabricerade fotplattan inte passar vid montage. Vi levererar bultplan och fundamentritning i god tid innan tillverkning, så att er entreprenör kan gjuta fundamentet parallellt med att skorstenssektionerna tillverkas i Polen.

Materialval — svart stål eller rostfritt

Rätt materialval avgörs av bränsletyp, rökgastemperatur, svavelinnehåll och drifttid vid kondenspunkten. Vi går igenom er processdata innan vi föreslår materialkombination — fel val här är den vanligaste orsaken till förtida korrosion i industriskorstenar.

Rökgaskanaler och anslutning till pannrum

Skorstenen är sällan en fristående komponent — den ansluts till pannan eller processen via en rökgaskanal. Kanaldragning, tvärsnitt och isolering beräknas tillsammans med skorstenens draganalys för att säkerställa rätt tryckfall och undvika kondensbildning i kanalen. Vid flera pannor som delar samma skorsten dimensioneras kanalsystemet med spjäll och separata anslutningspunkter. Vi projekterar rökgaskanaler i samråd med er process- eller VVS-konsult, och levererar dem som en integrerad del av skorstensleveransen.

Stegar, serviceplattformar och inspektion

Industriskorstenar kräver periodisk inspektion och underhåll — mätning av väggtjocklek, kontroll av fundamentbultar och besiktning av eventuella stag. Skorstenar över en viss höjd förses därför med invändig eller utvändig stege med ryggskydd, samt serviceplattformar vid mätöppningar och toppen av konstruktionen. Plattformarna dimensioneras enligt samma säkerhetsstandard som våra stålplattformar för övrig industri. Vid mätöppningar för utsläppskontroll placeras plattformarna på en höjd och med ett utrymme som gör att provtagning kan utföras säkert och enligt gällande mätstandard, vilket stäms av med er miljökonsult redan i projekteringsskedet.

Vad kostar en industriskorsten? Prisguide 2026

Priset per ton påverkas av höjd-diameter-förhållandet (slankare konstruktioner kräver mer dynamisk kontroll och ofta dämpning), materialval, antal skalor och omfattningen av stegar och plattformar. Transport och kranlyft offereras separat utifrån höjd och sektionsvikt. Jämfört med nordeuropeisk tillverkning sparar ni typiskt 30–40% genom vårt polska nätverk, utan avkall på dimensionering eller dokumentation.

Målning och ytbehandling

Utvändig ytbehandling skyddar skorstenen mot atmosfärisk korrosion under hela livslängden. Standardlösningen är ett målningssystem med zinkrik grundfärg och polyuretan- eller epoxitäckfärg, dimensionerat efter miljöklass enligt ISO 12944 utifrån platsens exponering — kustnära och industriellt tunga miljöer kräver ett kraftigare skikt än inlandsmiljöer. Vid behov av flyghinderskyltning eller annan säkerhetsmärkning stäms färgval och markering av mot de krav som gäller för den specifika platsen och höjden, i samråd med er projektledning. Vi rekommenderar alltid ett besiktningsintervall för ommålning som en del av skorstenens underhållsplan.

Branschexempel — var används industriskorstenar?

Fjärrvärmeverk och kraftvärmeanläggningar är den vanligaste beställaren av större, fristående skorstenar dimensionerade för kontinuerlig drift. Sågverk och träindustrin använder ofta skorstenar kopplade till biobränsleeldade pannor, med särskilda krav på partikelhantering i rökgasflödet. Livsmedelsindustrin och processindustrin behöver mindre processkorstenar med snäva krav på temperaturhållning, medan kemisk industri och raffinaderier ofta kräver rostfria eller specialbeklädda lösningar på grund av aggressiva processgaser. Gemensamt för alla branscher är att skorstenens dimensionering utgår från den specifika processens rökgasdata — det finns ingen standardskorsten som passar alla tillämpningar.

Tillstånd och regelkrav

Utöver bygglov enligt PBL kan en industriskorsten omfattas av tillståndsprövning kopplad till verksamhetens miljötillstånd — exempelvis krav på skorstenshöjd för spridning av utsläpp, eller villkor i verksamhetens tillstånd enligt miljöbalken. Dessa krav stäms av per projekt tillsammans med er miljökonsult eller tillsynsmyndighet; vi levererar den tekniska dimensioneringen och dokumentationen som underlag, men lämnar inga utfästelser om utsläpps- eller miljötillstånd, eftersom det ligger utanför vårt uppdrag som konstruktör och tillverkare.
