Offshorekonstruktioner i stål från Polen

Stålkonstruktioner för offshore och marin miljö

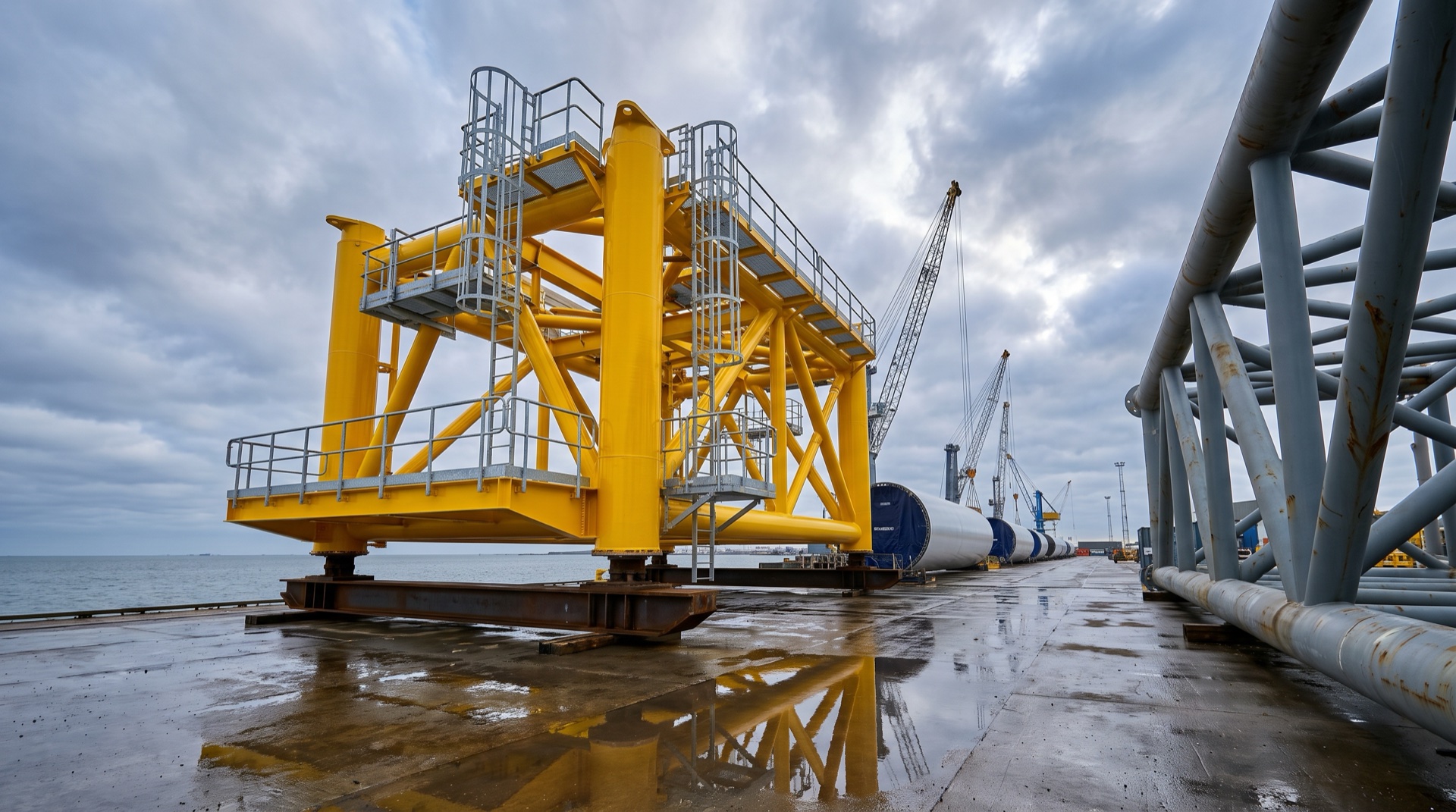

Konstruktioner som ska stå i saltvattenmiljö, utsättas för vind- och våglast eller monteras på eller nära vatten möter andra krav än en landbaserad industrikonstruktion. Skillnaden handlar inte bara om högre laster — det handlar om utmattningshållfasthet vid cykliska belastningar, korrosionsskydd i en aggressiv miljö och spårbarhet i varje svetsfog och materialsats. SmartHalls nätverk av polska tillverkare producerar konstruktionselement för denna typ av krav: topside-element, modulära ramkonstruktioner (skids), stödkonstruktioner samt plattformar och gångbanor till anläggningar inom havsbaserad vindkraft, hamnar och varv.

Vi är tydliga med vad vi levererar och vad vi inte hävdar. Våra tillverkare arbetar enligt europeiska stålbyggnadsstandarder: SS-EN 1090-2 i utförandeklass EXC3 eller EXC4, svetsning enligt EN ISO 3834, och rostskydd enligt ISO 12944. Vi marknadsför inte konstruktioner som generellt "offshore-certifierade" och hävdar inte branschspecifika certifieringar som standard. Certifieringsomfattning stäms alltid av per projekt, innan offert lämnas — så att ni vet exakt vad som ingår.

Vilka konstruktionselement levererar vi?

Exakt utförandeklass avgörs alltid av konstruktörens (K-ansvarigs) klassificering för det specifika projektet — tabellen ovan visar en typisk fördelning, inte en generell regel.

Utförandeklass SS-EN 1090-2 — EXC3 och EXC4

Ju högre dynamisk belastning och konsekvens vid brott, desto högre utförandeklass. EXC3 och EXC4 innebär bland annat: kvalificerade svetskoordinatorer (IWE/IWT), dokumenterade svetsprocedurer (WPS) kvalificerade genom WPQR enligt EN ISO 15614, striktare geometriska toleranser, utökad NDT-omfattning och oberoende tredjepartskontroll av det anmälda organ som certifierat tillverkarens fabrikskontroll (FPC) enligt EN 1090-1. Vi går igenom vilken utförandeklass som är relevant för er konstruktionsdel redan i specifikationsskedet — högre klass kostar mer i tid och kontroll, så rätt klassificering från start sparar både pengar och omarbete.

Svetsning enligt EN ISO 3834

EN ISO 3834 är standarden för kvalitetskrav vid smältsvetsning. Beroende på konstruktionens kritikalitet tillämpas del 2 (omfattande kvalitetskrav) eller del 3 (standardkvalitetskrav). Våra tillverkare arbetar med IWE- eller IWT-kvalificerade svetskoordinatorer, svetsare certifierade enligt EN ISO 9606 för aktuella processer och materialgrupper, samt dokumenterade WPS för varje unik fogtyp. För konstruktioner med krav på slagseghet vid låg temperatur (relevant vid drift i kallt klimat eller på öppet hav) specificeras stål och tillsatsmaterial med Charpy-provning vid den temperatur som projektet kräver. Vilken exakt provningsomfattning som gäller stäms av per projekt tillsammans med er konstruktör.

Rostskydd enligt ISO 12944 — korrosivitetsklass C4 och C5-M

ISO 12944 definierar korrosivitetsklasser från C1 (mycket låg) till CX (extrem). För konstruktioner i kustnära industri- och hamnmiljö tillämpas normalt klass C4, medan konstruktioner i direkt marin miljö — splashzon, hög salthalt, konstant fukt — kräver C5-M. Ett typiskt system för C5-M-miljö byggs upp av: blästring till renhetsgrad Sa 2½ enligt ISO 8501-1, zinkrik grundfärg, ett eller flera epoxibaserade mellanskikt, och ett polyuretanbaserat topplack med UV- och väderbeständighet. Total skikttjocklek (DFT) specificeras i mikrometer och mäts stickprovsmässigt under produktion, med protokoll som del av leveransdokumentationen. Vilket system och vilken förväntad livslängdsklass (enligt ISO 12944-1) som är rätt för er konstruktion beror på driftsmiljön — vi hjälper er specificera det, men certifieringsomfattning och eventuella branschspecifika tilläggskrav stäms alltid av per projekt.

Materialintyg och spårbarhet — EN 10204 3.1/3.2

Marina och offshore-relaterade projekt kräver i regel full spårbarhet från stålverk till färdig konstruktion. Vi levererar materialintyg 3.1 (kontrollerat av tillverkarens egen behöriga part) eller 3.2 (kontrollerat och validerat av en oberoende tredje part) enligt EN 10204, beroende på vad projektet kräver. Varje plåt- eller profilsats kan spåras till sitt ursprungliga smältnummer, och tillsatsmaterial för svetsning dokumenteras på motsvarande sätt.

NDT-provning för dynamiskt lastade konstruktioner

Konstruktioner som utsätts för cyklisk belastning — vind, vågor, vibrationer från maskinutrustning — är känsligare för utmattningssprickor vid svetsfogar än statiskt lastade konstruktioner. Därför är NDT-omfattningen (UT, MT, PT och vid behov RT) normalt högre för denna typ av element än för en jämförbar landbaserad EXC2-konstruktion, särskilt vid kritiska knutpunkter och stumsvetsar. Omfattning, metod och acceptanskriterier fastställs projektspecifikt tillsammans med er konstruktör, och samtliga NDT-inspektörer är certifierade enligt EN ISO 9712.

Vad kostar offshorekonstruktioner? Pris på förfrågan

Till skillnad från standardiserade stålhallar går det inte att ange en generell prislista per ton för offshore- och marina konstruktioner — priset styrs av en kombination av utförandeklass, materialval, NDT-omfattning, rostskyddssystem, geometrisk komplexitet och leveranslogistik. Faktorer som normalt påverkar priset mest:

• Utförandeklass: EXC4 kräver mer kontroll och dokumentation än EXC3, vilket ökar tidsåtgången per ton.
• Material: Höghållfasta stål eller stål med krav på slagseghet vid låg temperatur kostar mer än standardkolstål.
• Rostskyddssystem: C5-M med flera skikt och hög DFT är dyrare per kvadratmeter än ett standardsystem för C3/C4.
• NDT-omfattning: 100% UT/MT på kritiska fogar tar längre tid och kostar mer än stickprovskontroll.
• Logistik: Överdimensionerade moduler och leverans till hamn eller kaj kräver särskild transportplanering.

Vi lämnar ingen bindande prisuppskattning utan en genomgången specifikation. Skicka ritningsunderlag, driftsmiljö och önskad certifieringsomfattning så återkommer vi med en offert där pris, ledtid och dokumentationsomfattning är tydligt specificerade — certifieringsomfattning stäms alltid av per projekt innan offert lämnas.

Varför tillverkning i Polen?

Polska tillverkare i SmartHalls nätverk har samma tillgång till kvalificerade svetsare, modern svetsutrustning och testlaboratorier som nordeuropeiska verkstäder — skillnaden ligger huvudsakligen i arbetskostnaden. Eftersom EXC3/EXC4-konstruktioner med utökad NDT och dokumentation är arbetsintensiva, ger detta en betydande prisfördel jämfört med tillverkning i Sverige, utan avkall på utförandeklass eller dokumentationskrav.

Leverans och logistik

Genom SmartHalls hanteras hela kedjan från tillverkarval till leverans. Vi kvalitetssäkrar tillverkaren, följer upp produktion, svetsning och NDT löpande, och koordinerar transport av tunga eller överdimensionerade element till er byggplats eller till angiven hamn enligt projektets logistikplan. Komplett dokumentationspaket — svetsdokumentation, NDT-protokoll, materialintyg, CE-märkning med DoP — medföljer varje leverans.

Kvalitetsuppföljning under produktion

För EXC3/EXC4-konstruktioner räcker det inte med en slutkontroll när tillverkningen är klar — kvalitetssäkringen sker löpande genom hela produktionen. Det innebär i praktiken: kontroll av materialsatser mot beställd specifikation vid mottagning, granskning av att rätt WPS används för respektive fog innan svetsning påbörjas, NDT-kontroll i takt med att svetsfogar färdigställs snarare än enbart vid slutbesiktning, samt dokumenterad uppföljning av rostskyddets skikttjocklek under appliceringen. Vid behov kan SmartHalls koordinera tredjepartsinspektion under produktionen, utöver tillverkarens egen kvalitetskontroll. Syftet är att fel eller avvikelser upptäcks och åtgärdas medan konstruktionen fortfarande är under tillverkning — inte efter leverans till byggplats eller hamn, då en åtgärd blir betydligt dyrare och mer tidskrävande.

Tillstånd och regelkrav

Regelverket för offshore- och marina konstruktioner i Sverige spänner över flera myndigheter beroende på anläggningstyp — bygglov enligt Plan- och bygglagen (PBL) för landanslutna delar, tillstånd enligt miljöbalken för vattenverksamhet, och för havsbaserad vindkraft särskilda tillståndsprocesser hos berörda myndigheter. SmartHalls levererar inte tillståndsansökningar eller myndighetskontakt — det hanteras av er eller er anlitade konsult. Vår roll är att leverera stålkonstruktionen med den dokumentation (CE-märkning, DoP, svets- och materialintyg, NDT-protokoll) som krävs för att styrka konstruktionens överensstämmelse med SS-EN 1090-2, oavsett vilken tillståndsprocess konstruktionen i övrigt ingår i.
