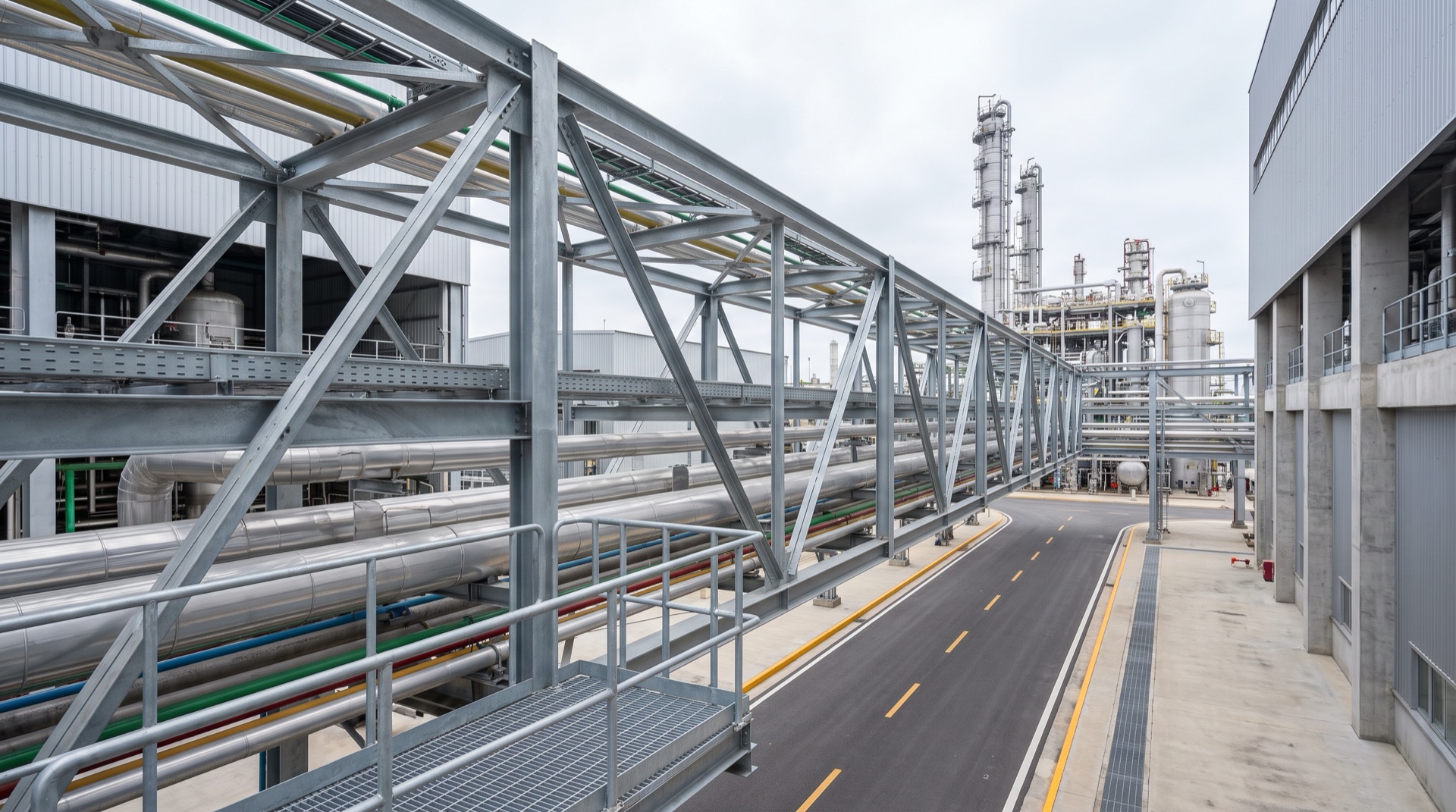

Rörbryggor från Polen — stålkonstruktioner för rör- och kabeldragning mellan anläggningar
Rörbryggor löser ett praktiskt problem i processindustrin: hur man för rör och kablar mellan byggnader och processenheter utan att konflikta med vägar, körstråk eller markförlagda hinder. Konstruktionen är sällan det som syns mest på en anläggning, men driftsäkerheten är avgörande — ett fel i en rörbrygga kan stoppa produktionen eller skapa en säkerhetsrisk. Rörbryggor används brett inom processindustri, massa- och pappersbruk, energisektorn och andra verksamheter med omfattande rör- och kabeldragning mellan byggnader.
SmartHalls ger er tillgång till 100+ förverifierade stålleverantörer i Polen med erfarenhet av EN 1090-2 certifierad produktion i utförandeklass EXC2 och EXC3. Ni får samma tekniska nivå och dokumentation som från en nordeuropeisk tillverkare, till lägre tillverkningskostnad — vilket är särskilt märkbart vid de stora, svetsintensiva fackverkskonstruktioner som rörbryggor ofta består av. Se även vår översikt över stålkonstruktioner.
Uppbyggnad av en rörbrygga — stöd, spann och servicegångar
En rörbrygga byggs normalt upp av tre huvuddelar. Stöden (pelarna) bär hela konstruktionens vikt ner till fundamenten och delas in i fasta punkter, som tar upp rörens rörelsekrafter, och glidupplag, som tillåter rörelse. Fackverksspannen — ofta svetsade fackverksbalkar — spänner mellan stöden och bär rörsadlar, rörupplag och kabelstegar. Där personal behöver komma åt ventiler, instrument eller isolering byggs servicegångar med gallerdurk in i konstruktionen, med räcken enligt arbetsmiljökraven.
Rörbrygga jämfört med markförlagd rördragning
En rörbrygga ovan mark är ofta att föredra framför att gräva ner rör- och kabeldragningen, av flera skäl. Underhåll och inspektion blir enklare när ledningarna är synliga och åtkomliga från en servicegång, istället för att kräva grävning vid varje läckagemisstanke eller planerat ingrepp. Framtida ändringar — nya rördragningar, byte av isolering, tillägg av kablage — går snabbare att genomföra ovan mark. En rörbrygga korsar dessutom körvägar och andra markhinder utan att kräva schaktarbete under pågående drift, vilket är särskilt värdefullt på anläggningar där marken redan är tät med kablar, dagvattenledningar och andra installationer. Nackdelen är att en rörbrygga tar upp visuell och fysisk höjd på anläggningen och kräver egen bärande konstruktion med underhåll av stål och ytbehandling, till skillnad från markförlagda ledningar som är skyddade av jorden men desto svårare att komma åt. Valet mellan de två lösningarna görs vanligen tillsammans med er processingenjör utifrån markförhållanden, framtida utbyggnadsplaner och krav på åtkomlighet.
Dimensionering — laster som ska räknas in samtidigt
Till skillnad från många andra stålkonstruktioner måste en rörbrygga dimensioneras för flera samtidiga och delvis rörliga laster: rörens egenvikt, mediats vikt när rören är fyllda (som ofta skiljer sig markant från tom vikt), isoleringens vikt, is- och snöpåbyggnad på rör och gångbanor, vindlast mot en hel rörbunt — som ger en betydligt större vindyta än ett enskilt rör — samt underhållslast på servicegångarna. Att missa en av dessa laster i beräkningen är en vanlig orsak till underdimensionerade konstruktioner som upptäcks först vid inspektion. Vindlasten mot en tät rörbunt kan i praktiken motsvara vindlasten mot en solid vägg snarare än mot enskilda cylindrar, vilket ofta överraskar den som dimensionerar utifrån en förenklad modell — vi räknar med den faktiska exponerade ytan för hela rörgruppen, inte bara summan av enskilda rördiametrar.
Kompensation för termisk rörelse
Rörledningar som transporterar ånga, hetvatten eller andra medier med stora temperaturväxlingar expanderar och krymper avsevärt över sin längd. Konstruktionen måste hantera detta genom en kombination av fasta punkter, som låser röret i en given position, och glidupplag eller rullupplag som tillåter rörelse i rörets längdriktning. Vid stora temperaturintervall kan expansionsslingor eller kompensatorer krävas. Fel i denna del av projekteringen ger spänningar som med tiden kan skada både rörledning och stålkonstruktion.
Utförandeklass EXC2 och EXC3
Valet av utförandeklass styr kraven på svetsdokumentation, NDT-omfattning och kontrollnivå. En standardrörbrygga med statiska laster och begränsade konsekvenser vid eventuellt fel klassas normalt som EXC2. Rörbryggor för kritiska processledningar — till exempel ånga under högt tryck, farliga kemikalier eller konstruktioner med dynamiska laster — klassas ofta som EXC3, vilket innebär strängare krav på svetskoordinering, materialspårbarhet och NDT-kontroll. Konstruktören (K-ansvarig) avgör klassningen utifrån konsekvensklass och risk, och vi anpassar produktionen därefter.
Materialval för olika medier och miljöer
Standardrörbryggor för vanliga processledningar tillverkas i konstruktionsstål med varmförzinkning enligt EN ISO 1461, vilket ger tillräckligt korrosionsskydd för de flesta industrimiljöer under lång tid. Vid hög kemisk exponering — till exempel i anläggningar med aggressiva processgaser eller kustnära processindustri — kan rostfritt eller syrafast stål vara motiverat för delar av konstruktionen, eller en kompletterande målningssystem utöver varmförzinkningen. Isolerade rörledningar innebär också att rörupplagens material och utformning måste klara både mekanisk last och eventuell temperaturöverföring från isoleringsskiktet. Vi utgår från er specifikation av media, temperatur och miljöklass innan materialval fastställs.
Prefabricering och montage i pågående drift
De flesta rörbryggeprojekt byggs i eller intill en anläggning som är i drift. Prefabricering i Polen — färdigsvetsade spann, förmonterade servicegångar — minskar behovet av svetsning och heta arbeten på plats, vilket i sin tur minskar antalet tillståndspliktiga arbetsmoment och den tid anläggningen behöver stänga av delar av driften. Montage planeras tillsammans med er säkerhetsavdelning kring definierade driftfönster, med lyftplaner anpassade efter befintliga installationer, kranåtkomst och säkerhetsavstånd till pågående processer. För anläggningar med begränsad markyta runt befintliga byggnader förbereder vi lyftsekvenser som tar hänsyn till både kranens räckvidd och avstånd till spänningssatt eller trycksatt utrustning i drift.
Livslängd och underhåll
En rörbrygga i varmförzinkat konstruktionsstål har normalt en teknisk livslängd på 30–40 år eller mer, men den faktiska livslängden påverkas starkt av vibrationer från rörens drift, upprepad termisk rörelse i upplagen och den miljö konstruktionen står i. Svetsförband och rörupplag är de punkter som slits mest över tid och bör kontrolleras med tätare intervall än övrig stomme, särskilt vid rörledningar med stora temperaturväxlingar. Vi rekommenderar en enkel besiktningsrutin för glidupplag, fasta punkter och ytbehandling, och tar fram underlag för det som en del av leveransdokumentationen.
Vad kostar en rörbrygga? Prisguide 2026
| Typ av rörbrygga |
Pris (kr/ton) |
Typisk EXC |
| Standard rörbrygga, statisk last |
16 000–22 000 kr |
EXC2 |
| Med servicegång och gallerdurk |
20 000–28 000 kr |
EXC2/EXC3 |
| Kritiska processledningar, hög NDT-omfattning |
25 000–35 000 kr |
EXC3 |
Priset per ton är den mest rättvisande jämförelsen, men som referens motsvarar det för en standardbrygga med två till tre rör och en servicegång ungefär 8 000–15 000 kr per löpmeter — bredd, antal rör och spännvidd avgör var i intervallet ett specifikt projekt hamnar. Priset påverkas främst av utförandeklass, spännvidd mellan stöden, materialval och omfattningen av NDT-kontroll. Jämfört med lokalt tillverkade fackverkskonstruktioner sparar ni normalt 25–40% genom SmartHalls polska nätverk. Vid längre sammanhängande rörbryggesträckor med flera identiska spann sjunker priset per ton ytterligare, eftersom projektering, svetsförberedelser och kontrollrutiner kan återanvändas mellan spannen istället för att räknas separat för varje enskild sektion. Se även vår prisguide för svetsade konstruktioner.
Målgrupper — vem beställer rörbryggor?
- Processindustri: kemikalie- och livsmedelsanläggningar med omfattande rördragning mellan processenheter.
- Massa- och pappersbruk: ång-, vatten- och processledningar mellan produktionsavdelningar.
- Energisektorn: fjärrvärme, kraftvärmeverk och anläggningar med rörledningar mellan byggnader.
- Projekteringsföretag: konsulter som tar fram underlag och specifikationer åt slutkund och behöver en pålitlig tillverkningspartner.
Bygglov och regelkrav för rörbryggor
Rörbryggor är bärande stålkonstruktioner och omfattas av samma regelverk som andra stålkonstruktioner: PBL för bygglov och Boverkets EKS baserat på Eurokod för dimensionering. En rörbrygga tillverkad i Polen enligt EN 1090-2, med CE-märkning och DoP, uppfyller samma krav som en svensktillverkad konstruktion. På anläggningar som omfattas av krav på riskhantering för farliga ämnen tar vi fram den tekniska dokumentation som krävs som underlag till er interna säkerhetsgranskning, men det är alltid anläggningens egen säkerhetsorganisation som ansvarar för riskbedömningen.
