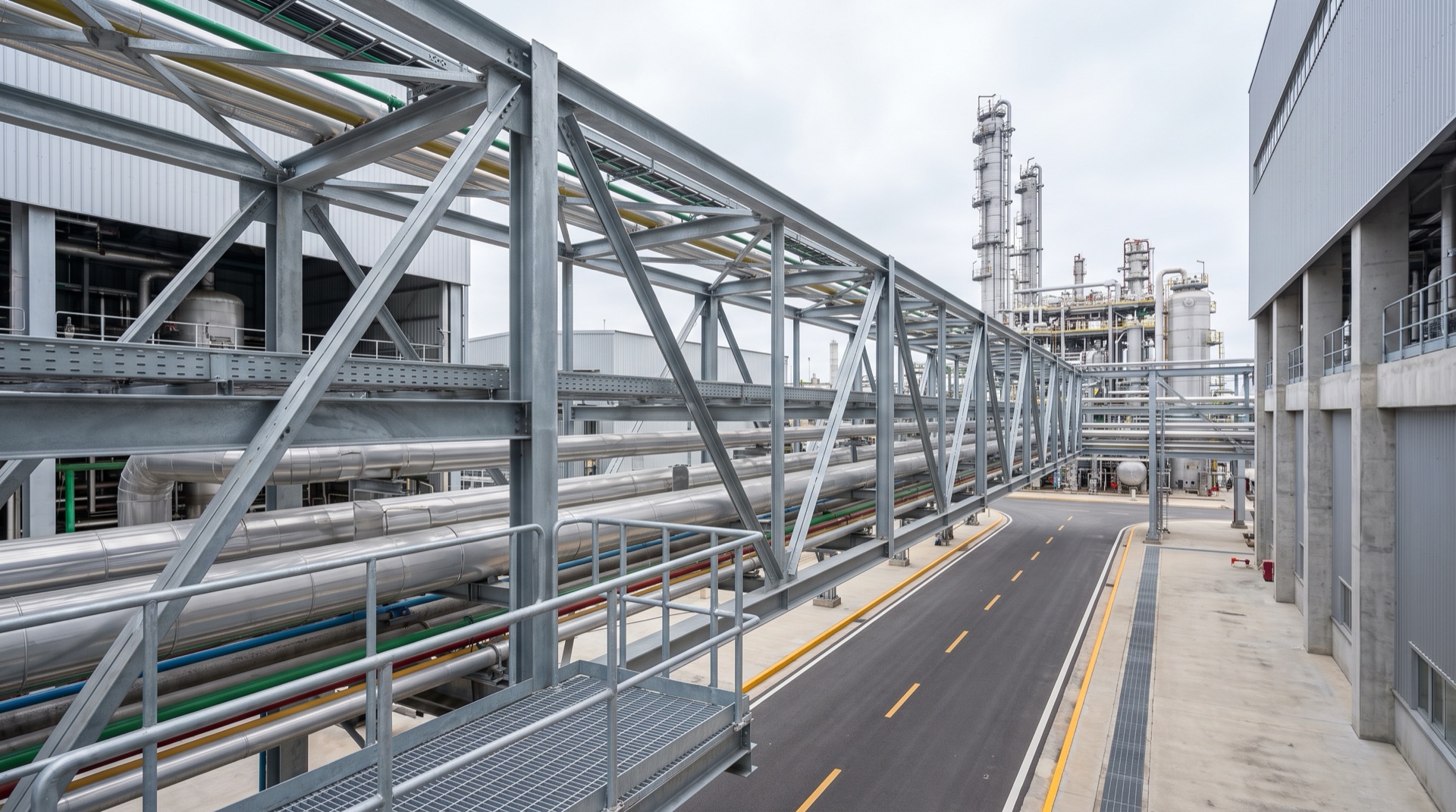

Rohrbrücken und Medienbrücken aus Polen — Trassenführung für Anlagenbau und Chemie

Wenn Rohrleitungen, Kabeltrassen oder Förderbänder zwischen Anlagenteilen, Tanklagern oder Produktionsgebäuden verlegt werden müssen, führt in der Prozessindustrie kaum ein Weg an einer Rohrbrücke beziehungsweise Medienbrücke vorbei. Anders als bei der Erdverlegung bleiben Trassen oberirdisch zugänglich für Inspektion, Wartung und spätere Erweiterung — ein Argument, das in Chemie- und Energiewirtschaft schwer wiegt. Unsere polnischen Partnerbetriebe fertigen Rohrbrücken nach DIN EN 1090 EXC2/EXC3, statisch nachgewiesen nach Eurocode, zu 30–40 % niedrigeren Preisen als deutsche Anbieter — bei Lieferzeiten von 6–14 Wochen.

Rohrbrücke, Medienbrücke oder Förderbrücke — Begriffsklärung

Die Begriffe werden in der Praxis oft synonym verwendet, eine saubere Unterscheidung erleichtert aber die Ausschreibung:

• Rohrbrücke: Trägt ausschließlich Rohrleitungen für Prozessmedien, Dampf, Kühlwasser oder Fernwärme. Rohrauflager, Gleitlager und Festpunkte sind auf Nennweiten und Betriebstemperaturen der jeweiligen Leitung abgestimmt.
• Medienbrücke: Kombiniert Rohrleitungen mit Kabeltrassen (Energie- und Steuerkabel) auf einer gemeinsamen Trasse — meist in getrennten Ebenen oder Trassensträngen, um EMV- und Brandschutzanforderungen zu erfüllen.
• Förderbrücke / Bandbrücke: Trägt kein Rohr, sondern Förderbänder für Schüttgut. Konstruktiv verwandt — Pylone, Fachwerkträger, Laufstege —, aber mit eigenen Lastannahmen für Bandzug, Materialgewicht und Antriebslasten.

Bauformen und Spannweiten

Die Wahl der Tragkonstruktion hängt von Spannweite, Anzahl der Trassenebenen und den örtlichen Zwangspunkten ab:

Lastannahmen nach Eurocode

Rohrbrücken werden nach DIN EN 1990 (Grundlagen der Tragwerksplanung) in Verbindung mit DIN EN 1991 (Einwirkungen) und DIN EN 1993 (Stahlbau) bemessen. Neben Wind (EN 1991-1-4) und Schnee (EN 1991-1-3) sind projektspezifische Lasten zu berücksichtigen: Eigengewicht der Rohre inklusive Isolierung und Medienfüllung — meist maßgebend ist die Wasserfüllung bei der Druckprüfung —, thermische Zwängungskräfte aus temperaturbedingter Längenänderung an Fest- und Gleitlagern, Verkehrslasten auf Laufstegen nach EN 1991-1-1 sowie, je nach Standort, Erdbebenlasten nach DIN EN 1998. Für Rohrleitungen mit hohem Betriebsdruck oder hoher Temperatur stimmen wir die Schnittstelle zur Rohrleitungsstatik nach EN 13480 mit Ihrem Rohrleitungsplaner ab — die Stahlbaukonstruktion liefert die Auflagerreaktionen als Eingangsgröße für dessen Berechnung.

EXC2 oder EXC3 — welche Ausführungsklasse?

Die Ausführungsklasse nach DIN EN 1090-2 richtet sich nach Versagensfolgen und Beanspruchungsart. Für Rohrbrücken gilt in der Praxis: EXC2 als Regelfall für Trassen im Werksgelände mit ruhender bis mäßig dynamischer Beanspruchung, EXC3 für Rohrbrücken über öffentlichen Verkehrsflächen und Bahntrassen oder bei Führung von Gefahrstoffleitungen mit hohem Schadenspotenzial im Versagensfall — verbunden mit höherem Prüfumfang und umfangreicherer Dokumentation.

Korrosionsschutz für Außentrassen

Rohrbrücken stehen dauerhaft im Freien, häufig in aggressiver Industrieatmosphäre. Der Korrosionsschutz nach DIN EN ISO 12944 wird auf die Korrosivitätskategorie am Standort abgestimmt:

Bei Trassenabschnitten mit direktem Kontakt zu aggressiven Medien empfehlen wir zusätzlich chemikalienbeständige Beschichtungen oder, bei kritischen Bauteilen, Edelstahlausführung.

Montage — auch im laufenden Betrieb

Der Großteil unserer Rohrbrücken-Projekte entsteht in bestehenden Anlagen, nicht auf der grünen Wiese. Das bedeutet Montage unter laufendem Betrieb, oft mit engem Zeitfenster. Bewährtes Vorgehen: Pylone und Trassensegmente werden vorgefertigt und vor Ort nur noch verschraubt oder geschweißt, was die Montagezeit auf der Baustelle deutlich reduziert. Kritische Anschlussarbeiten — Durchdringung bestehender Trassen, Umhängen von Rohrleitungen — werden auf geplante Anlagenstillstände gelegt und im Vorfeld mit Ihrem Anlagenbetrieb abgestimmt. Schweißarbeiten in Ex-Zonen oder in Nähe brennbarer Medien erfolgen nach den Freigabeverfahren Ihres Betriebs; unsere Montageteams sind mit Erlaubnisscheinverfahren (Permit-to-Work) vertraut. Für Trassen über bestehenden Anlagenteilen wird die Kranstellung vorab mit Traglastberechnung und Lastfahrtplan geplant, um Kollisionen mit vorhandenen Bauteilen zu vermeiden.

Preise für Rohrbrücken und Medienbrücken 2026

Die Preise verstehen sich netto ab Werk zzgl. Transport und Montage; maßgeblich sind Stützenraster, Spannweite, Korrosionsschutzkategorie und Umfang der Prüfung. Ein verbindliches Angebot erhalten Sie nach Prüfung Ihrer Trassenpläne innerhalb von 48 Stunden.

Zusammenspiel mit Ihrem Planungsbüro

Bei EPC-Projekten übernehmen wir die Fertigung nach den von Ihrem Planungsbüro freigegebenen Ausführungsplänen — oder erstellen die Werkstatt- und Montagepläne auf Basis Ihrer Trassenführung und Lastvorgaben. Die Schnittstellenkoordination mit Rohrleitungsbau, E-Technik und Bestandsanlagen erfolgt in enger Abstimmung mit Ihrem Projektteam, bei Bedarf mit 3D-Modell für die Kollisionsprüfung gegenüber vorhandenen Anlagenteilen.

Gründung und Pylone

Die Gründung der Pylone richtet sich nach den Baugrundverhältnissen am Standort und den abzutragenden Lasten. Bei tragfähigem Baugrund genügt meist ein Einzelfundament je Pylon, dimensioniert auf Vertikallast, Horizontallast aus Wind und Zwängungskräften sowie das resultierende Kippmoment. Bei wenig tragfähigem oder aufgeschüttetem Baugrund — häufig auf gewachsenen Werksgeländen mit historischer Nutzung — ist eine Pfahlgründung erforderlich, deren Umfang erst nach einem Baugrundgutachten feststeht. Der erdberührte Bereich der Pylone erhält einen verstärkten Korrosionsschutz, meist eine Kombination aus Feuerverzinkung und bitumöser oder mineralischer Beschichtung im Übergang zum Fundament, da hier Feuchtigkeit und mechanische Beanspruchung durch Erdreich oder Fahrverkehr zusammentreffen.

Werkstoffe für Pylone und Träger

Für Pylone und Träger von Rohrbrücken wird überwiegend Baustahl S235JR eingesetzt — ausreichend für die meisten Standard-Spannweiten und Lastfälle. Bei großen Fachwerkspannweiten oder beengten Bauhöhen, wo Stahlgewicht direkt die Gründungskosten beeinflusst, kommt S355 zum Einsatz, das bei gleicher Tragfähigkeit einen schlankeren Querschnitt erlaubt. Für hoch beanspruchte Sonderkonstruktionen, etwa sehr lange durchlaufende Fachwerkträger über Bahntrassen, prüfen wir projektbezogen den Einsatz von S460 zur weiteren Gewichtsreduktion. Die endgültige Werkstoffwahl ist Teil der statischen Bemessung und wird nicht pauschal, sondern je Bauteil festgelegt.

Wartungszugänglichkeit und Absturzsicherung

Rohrbrücken müssen über die gesamte Trassenlänge sicher begehbar sein, damit Armaturen, Kompensatoren und Kabelabzweige regelmäßig geprüft werden können. Die Laufstege erhalten rutschhemmende Gitterroste, beidseitige Geländer und Fußleisten nach DIN EN ISO 14122-3. An Wechselstellen zwischen Trassenebenen kommen Steigleitern mit Rückenschutz oder Treppen zum Einsatz, abhängig von Begehungshäufigkeit und den Vorgaben Ihrer Arbeitssicherheitsabteilung. Bei größeren Bauhöhen über Grund sehen wir zusätzlich Anschlagpunkte für persönliche Schutzausrüstung gegen Absturz vor, sofern die Gefährdungsbeurteilung dies erfordert.

Typische Projektlaufzeiten nach Umfang

Diese Zeitspannen umfassen Statik, Fertigung, Transport und Montage; sie verlängern sich, wenn die Montage an feste Anlagenstillstände gebunden ist und der nächste verfügbare Termin erst in einigen Monaten liegt — ein Punkt, den wir frühzeitig in die Terminplanung einbeziehen.

Qualitätssicherung und Abnahme

Vor Versand durchläuft jede Rohrbrücken-Konstruktion eine Maßkontrolle gegen die freigegebenen Werkstattzeichnungen sowie die vereinbarte Schweißnahtprüfung. Bei größeren oder sicherheitsrelevanten Trassen bieten wir eine Werksabnahme (Factory Acceptance Inspection) an, bei der Sie oder Ihr beauftragter Gutachter Bauteile vor Ort im Herstellerwerk begutachten können, bevor sie versendet werden — üblich bei EXC3-Projekten oder auf ausdrücklichen Kundenwunsch. Nach Montageabschluss erhalten Sie ein vollständiges Abnahmedossier mit Materialprüfprotokollen 3.1 nach DIN EN 10204, Schweißnahtprotokollen, Leistungserklärung (DoP) und CE-Kennzeichnung nach DIN EN 1090 — die Grundlage für die Inbetriebnahme und spätere wiederkehrende Prüfungen der Trasse. Bei Trassen mit Kabeltrassen-Integration stimmen wir den Übergabetermin zusätzlich mit Ihrer E-Technik-Planung ab, damit Kabelverlegung und Inbetriebnahme nahtlos an die Stahlbaumontage anschließen können.
