Gotowy projekt hali z płyty warstwowej

Dlaczego płyta warstwowa to najlepszy wybór dla hali ogrzewanej?

Płyta warstwowa (nazywana też panelem sandwiczowym) to obecnie standard obudowy hal ogrzewanych w Polsce i Europie. W porównaniu z tradycyjnym ociepleniem (blacha + wełna mineralna) oferuje lepszą izolację, szybszy montaż i niższe koszty eksploatacji.

Co to jest płyta warstwowa?

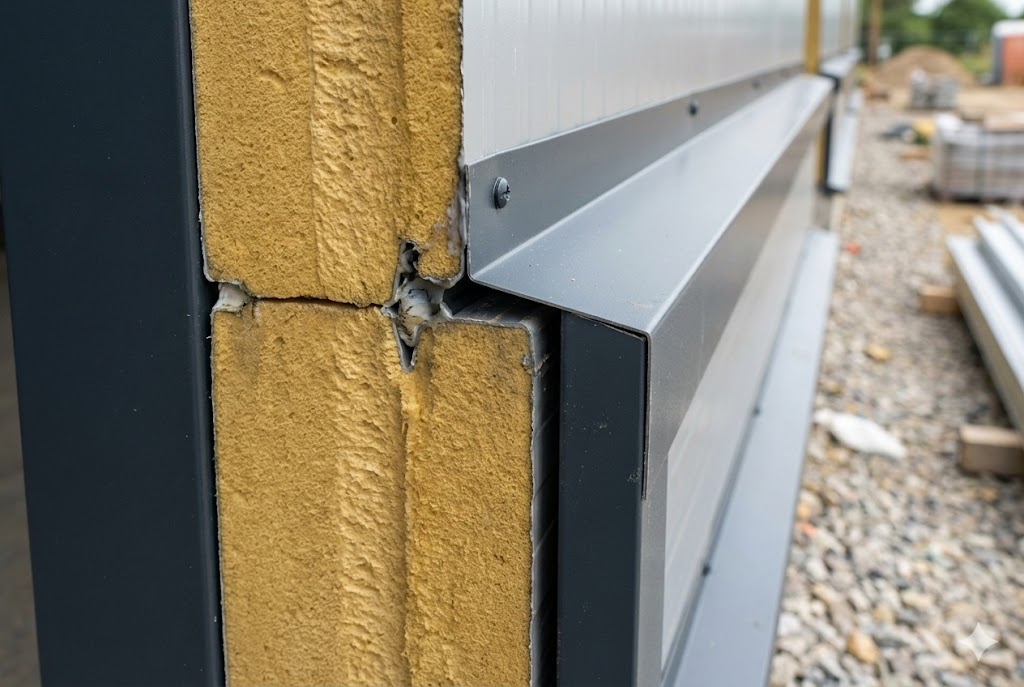

Płyta warstwowa składa się z trzech warstw:

• Okładzina zewnętrzna: Blacha stalowa ocynkowana i powlekana (RAL 9006, 9002, 7016 - najpopularniejsze kolory)
• Rdzeń izolacyjny: PIR (poliizocyjanuratowy), PUR (poliuretanowy) lub wełna mineralna
• Okładzina wewnętrzna: Blacha stalowa lub aluminiowa

Porównanie typów izolacji płyt warstwowych:

Dlaczego PIR jest najlepszy dla hal ogrzewanych?

• Najniższy współczynnik λ = najcieńsza płyta przy tej samej izolacji
• Stabilność termiczna do 150°C (PUR tylko do 80°C)
• Minimalna absorpcja wilgoci (<1%)
• Długa żywotność izolacji (30-40 lat bez degradacji)

Koszt ogrzewania hali - porównanie:

Dla hali 500m² ogrzewanej do 18°C w sezonie grzewczym (150 dni):

• Blacha trapezowa bez izolacji: 85,000 zł/rok (gaz)
• Płyta warstwowa PUR 100mm (U=0.24): 22,000 zł/rok
• Płyta warstwowa PIR 150mm (U=0.15): 14,000 zł/rok

Różnica 71,000 zł/rok między halą nieocieplona a dobrze zaizolowaną! Inwestycja w płytę warstwową PIR zwraca się w 1-2 sezony grzewcze.

Projekt hali z płyty warstwowej - specyfikacja techniczna

Poniżej przedstawiamy kompletny projekt hali 600m² z obudową z płyty warstwowej PIR, zoptymalizowany pod kątem efektywności energetycznej i kosztów eksploatacji.

Parametry podstawowe

• Powierzchnia: 600m² (20m × 30m)
• Wysokość użytkowa: 7m do spodu dźwigara
• Konstrukcja: Rama stalowa (słupy HEB220, dźwigary kratowe H=1200mm)
• Rozpiętość: 20m bez słupów wewnętrznych
• Strefa śnieżowa: III (obciążenie charakterystyczne 1.2 kN/m²)
• Strefa wiatrowa: II (prędkość bazowa 26 m/s)

Obudowa - płyta warstwowa PIR

• Ściany: Płyta PIR 120mm, U=0.18 W/m²K, montaż pionowy
• Dach: Płyta PIR 150mm, U=0.15 W/m²K, mocowanie ukryte
• Okładzina zewnętrzna: Blacha stalowa 0.5mm, powłoka poliester 25μm, RAL 9006 (srebrny)
• Okładzina wewnętrzna: Blacha stalowa 0.4mm, biała PVC (łatwa do czyszczenia)
• Profil: Mikroprofil (nowoczesny wygląd, minimalne mostki termiczne)

Stolarka i bramy

• Bramy segmentowe: 2× brama 4×4m, panel 40mm PUR, U=1.0 W/m²K, automatyka
• Drzwi: 2× drzwi stalowe 1×2m, izolowane, samozamykacz
• Okna: 6× okno uchylne 1.5×1.2m, PVC, pakiet 3-szybowy U=0.9
• Świetliki: Pasmo świetlne poliwęglanowe 2×15m (10% powierzchni dachu)

Fundamenty i posadzka

• Fundamenty: Stopy żelbetowe 120×120×100cm pod słupy + ława obwodowa 40×80cm
• Posadzka: Beton przemysłowy C25/30, grubość 18cm, zbrojenie siatką
• Wykończenie posadzki: Utwardzenie powierzchniowe (DST), impregnacja
• Nośność posadzki: 5 ton/m² (regały, wózki widłowe do 3.5t)

Instalacje (zakres projektu)

• Elektryka: Rozdzielnia 100A, oświetlenie LED 300 lux, gniazda 230V/400V
• Ogrzewanie: Nagrzewnice gazowe 100kW (2×50kW), promienniki podczerwieni w strefie pracy
• Wentylacja: Wywietrzniki dachowe grawitacyjne + 2 wentylatory osiowe 5000m³/h

Klasa wykonania konstrukcji

• Klasa EXC: EXC2 (standardowa dla hal przemysłowych)
• Certyfikaty: EN 1090-2, zakładowa kontrola produkcji
• Zabezpieczenie antykorozyjne: Cynkowanie ogniowe 80μm (żywotność 30+ lat)

Całkowita waga konstrukcji stalowej: ~22 tony (37 kg/m²)

Szacunkowy koszt budowy: 840,000 - 1,080,000 zł (1,400-1,800 zł/m² pod klucz)

Współczynnik przenikania ciepła U - jak obliczyć grubość płyty?

Współczynnik przenikania ciepła U (wyrażany w W/m²K) określa, ile ciepła przenika przez 1 m² przegrody przy różnicy temperatury 1 kelwin. Im niższy U, tym lepsza izolacja i niższe rachunki za ogrzewanie.

Wymagania WT 2021 dla hal przemysłowych

Od 1 stycznia 2021 roku obowiązują w Polsce zaostrzone wymagania izolacyjności cieplnej (WT 2021):

Wzór na obliczenie grubości izolacji

Grubość izolacji d [m] = λ / U

Gdzie:
λ = współczynnik przewodzenia ciepła materiału [W/mK]
U = wymagany współczynnik przenikania ciepła [W/m²K]

Przykład dla ściany U=0.20:

• PIR (λ=0.022): d = 0.022 / 0.20 = 0.11m = 110mm
• PUR (λ=0.024): d = 0.024 / 0.20 = 0.12m = 120mm
• Wełna (λ=0.035): d = 0.035 / 0.20 = 0.175m = 175mm

Praktyczne zalecenie: wybierz grubość większą niż minimum

Wymagania WT 2021 to minimum prawne. Dla optymalizacji kosztów ogrzewania zalecamy:

• Ściany: PIR 120mm (U=0.18) zamiast minimum 100mm
• Dach: PIR 150-180mm (U=0.12-0.15) - dach to największa powierzchnia strat ciepła

Dodatkowe 20mm płyty PIR to koszt ~10 zł/m² więcej, ale oszczędność na ogrzewaniu 500-1000 zł/rok dla hali 500m². Zwrot inwestycji w dodatkową izolację: 2-4 lat.

Mostki termiczne - ukryty problem

Same wartości U płyty warstwowej nie wystarczą, jeśli konstrukcja ma mostki termiczne. Najczęstsze źródła mostków:

• Łączniki mechaniczne: Wkręty stalowe przenikające przez izolację - wybierz łączniki z podkładką termiczną
• Obróbki blacharskie: Parapety, narożniki, attyki - używaj profili z przekładką izolacyjną
• Słupy konstrukcyjne: Stalowe słupy HEB przechodzące przez obudowę - stosuj ocieplenie słupa od zewnątrz
• Fundamenty: Beton stopy fundamentowej bez ocieplenia - zastosuj XPS 50mm na ławie obwodowej

Profesjonalny projekt hali z płyty warstwowej uwzględnia szczegóły eliminacji mostków termicznych. Nasze projekty zawierają rysunki detali dla wszystkich newralgicznych punktów.

Montaż płyty warstwowej - kluczowe zasady

Prawidłowy montaż płyty warstwowej ma kluczowe znaczenie dla szczelności i trwałości obudowy. Oto najważniejsze zasady:

Kierunek montażu

• Ściany: Montaż pionowy (od dołu do góry) lub poziomy (zależnie od typu zamka)
• Dach: Montaż od okapu do kalenicy, zachodzenie na wiatr (pierwsza płyta od strony nawietrznej)
• Kolejność: Najpierw dach (ochrona przed opadami), potem ściany

Mocowanie płyt

• Mocowanie widoczne: Wkręty samowiercące z podkładką EPDM, rozstaw max 500mm
• Mocowanie ukryte: Klipsy w zamku płyty (estetyka, brak penetracji izolacji)
• Dokręcanie: Moment dokręcania wg zaleceń producenta (za mocno = deformacja podkładki, za słabo = przeciek)

Łączenie płyt

• Zamek płyty: Pióro-wpust z uszczelką EPDM (szczelność na wodę i wiatr)
• Spoiny podłużne: Uszczelnienie butylowe lub silikonowe (nie używaj pianki montażowej!)
• Dylatacje: Co 60m długości ściany - listwa dylatacyjna z profilem kompensacyjnym

Obróbki blacharskie

• Narożniki: Profile narożne aluminiowe z podkładką termiczną
• Cokół: Listwa startowa z odprowadzeniem wody (kapinos)
• Attyka: Obróbka z blachy powlekanej z uszczelnieniem elastomerowym
• Przejścia instalacji: Kołnierze uszczelniające EPDM (rury, kable)

Błędy montażowe - czego unikać

• Cięcie płyt szlifierką kątową: Iskry wypalają powłokę antykorozyjną → korozja w ciągu 2-3 lat. Używaj wyrzynarki lub nożyc do blachy!
• Brak uszczelnienia spoin: Woda wnika w izolację → degradacja PIR/PUR, pleśń, utrata izolacyjności
• Składowanie płyt na ziemi: Wilgoć od gruntu wnika w rdzeń. Składuj na paletach, pod zadaszeniem
• Montaż w deszczu: Mokra izolacja traci właściwości. Poczekaj na suchą pogodę

Gwarancja producenta

Producenci płyt warstwowych udzielają gwarancji pod warunkiem prawidłowego montażu:

• Powłoka zewnętrzna: 15-25 lat (zależnie od typu powłoki: poliester 15 lat, PVDF 25 lat)
• Szczelność: 10-15 lat
• Izolacyjność termiczna: 30-40 lat

WAŻNE: Gwarancja wymaga montażu przez ekipę z certyfikatem producenta lub pod nadzorem przedstawiciela producenta. Sprawdź kwalifikacje ekipy montażowej przed podpisaniem umowy!

Koszt budowy hali z płyty warstwowej - kalkulacja

Poniżej przedstawiamy szczegółową kalkulację kosztów budowy hali 600m² z obudową z płyty warstwowej PIR. Ceny aktualne na styczeń 2026 roku.

Zestawienie kosztów

Koszt za m² netto: 1,470 zł/m²
Koszt za m² brutto: 1,809 zł/m²

Struktura kosztów

• Konstrukcja stalowa: 21%
• Obudowa (płyta + obróbki): 23%
• Fundamenty + posadzka: 22%
• Stolarka (bramy, drzwi, okna): 8%
• Montaż: 11%
• Instalacje: 15%

Gdzie szukać oszczędności?

• Konstrukcja: Optymalizacja projektu przez doświadczonego konstruktora może zmniejszyć wagę stali o 10-15% (-20,000 zł)
• Płyta warstwowa: Zamów bezpośrednio od producenta (Ruukki, Kingspan, ArcelorMittal) - ceny 10-20% niższe niż u dystrybutorów
• Bramy: Polscy producenci (Wiśniowski, Krispol) oferują jakość europejską w cenach 20-30% niższych niż marki zachodnie
• Montaż: Wybierz wykonawcę z własnym sprzętem (dźwig, podnośniki) - brak kosztów wynajmu

Harmonogram płatności typowy

• Zaliczka: 10% przy podpisaniu umowy
• Po fundamentach: 20%
• Po montażu konstrukcji: 30%
• Po montażu obudowy: 25%
• Po odbiorze końcowym: 15%

UWAGA: Negocjuj płatności 60-90 dni po odbiorze dla ostatniej transzy - to Twoje zabezpieczenie na usterki gwarancyjne.
