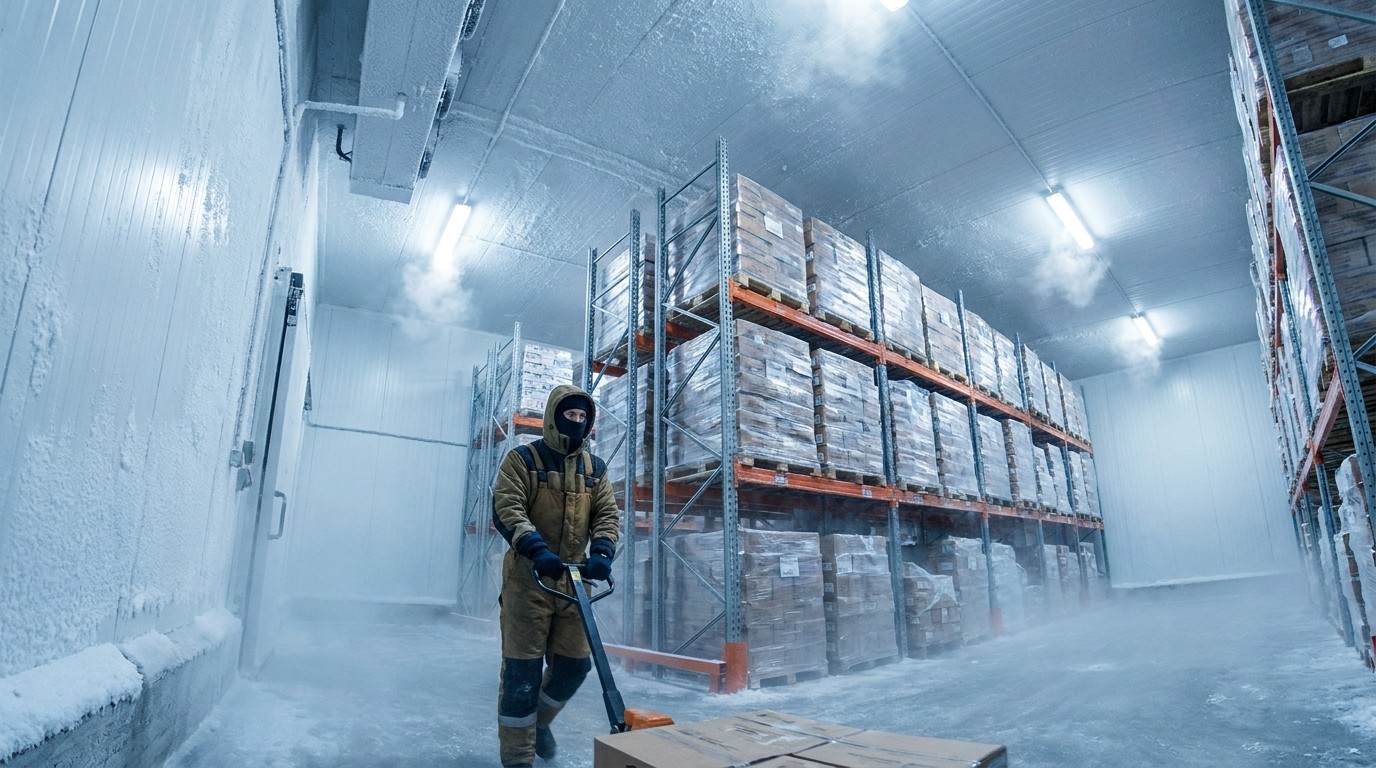

Tiefkühllager — was physikalisch passiert
Ein Tiefkühllager bei -20°C ist kein gedämmtes Lager, das einfach kälter eingestellt wird. Es ist ein eigenes physikalisches System: Die Temperaturdifferenz zur Außenwelt beträgt im Sommer +55 K (35°C innen-außen-Differenz), im Winter nur +35 K (−20°C innen, +15°C außen). Dieser Wechsel führt zu einer dauerhaften Feuchtigkeitsbewegung durch alle Bauteile — von warm (außen, hohe Dampfspannung) nach kalt (innen, niedrige Dampfspannung).
Dringt Feuchtigkeit bis zur PIR-Schicht vor und kondensiert dort, verliert das Paneel dauerhaft an Dämmwirkung (Taupunktverschiebung) und wird zum Schimmelrisiko. Eine mangelhafte Dampfbremse zerstört die Investition in 3-5 Jahren.
PIR-Paneele für Tiefkühlhallen — Mindestdicken
Der Grenzwert für die Mindestpaneeldicke ergibt sich aus dem wirtschaftlichen U-Wert und der Taupunktberechnung nach DIN 4108-3:
| Innentemperatur | Außenklima | Min. PIR-Wandpaneel | Min. PIR-Dachpaneel | U-Wert (Wand) |
|---|---|---|---|---|
| 0°C bis +4°C (Kühllager) | Deutschland Mittel | 100 mm | 120 mm | 0,19 W/(m²K) |
| -18°C bis -22°C (Tiefkühlung) | Deutschland Mittel | 160-180 mm | 200 mm | 0,11-0,12 W/(m²K) |
| -25°C bis -30°C (Schockfrost) | Deutschland Mittel | 200-220 mm | 220-250 mm | 0,09-0,11 W/(m²K) |
Hinweis: Die genannten Werte beziehen sich auf PIR-Kern mit Wärmeleitfähigkeit λ = 0,022 W/(mK). Bei PUR λ = 0,025 W/(mK) ist die erforderliche Dicke ca. 10-15 % höher.
Dampfbremse — die wichtigste Detailplanung
Die Dampfbremse (korrekt: Dampfsperrschicht, sd-Wert ≥ 100 m) muss auf der warmen Seite der Dämmung angeordnet sein — also außen am Tiefkühllager. Dieses Prinzip klingt einfach, wird aber in der Baupraxis häufig falsch ausgeführt:
Fehler 1 — Dampfbremse auf der Innenseite: Bei einem Tiefkühllager ist innen (kalt, -20°C) die Seite mit niedrigerem Dampfdruck. Die Dampfbremse muss auf der Außenseite (warm, Raumklima). Innen-PIR-Paneel ohne außenseitige Dampfsperre ist falsch.
Fehler 2 — Undichte Fugenabdichtung: Selbst eine korrekt positionierte Dampfbremse ist nutzlos, wenn Paneelfugen nicht lückenlos abgedichtet sind. Klebeband mit sd-Wert ≥ 100 m, lückenlos verklebt, mit Andruckprofil. Im Tiefkühlbereich bewährt sich Alu-Butyl-Klebeband (kältebeständig bis -40°C).
Fehler 3 — Wärmebrücken an Stützen: Stahlstützen leiten Wärme 50-fach besser als PIR. Jede Stütze, die durch die Dämmebene geführt wird, ist eine Wärmebrücke, an der Kondensat entsteht. Lösung: thermische Trennung der Stützen oder vollständige Außendämmung der Stützen über das Paneel hinaus.
Bodenheizung im Tiefkühllager — warum unverzichtbar
Ohne Bodenheizung (Frostschutzheizung) friert der Untergrund eines Tiefkühllagers auf -20°C durch. Frost im Untergrund führt zur Eislinsenbildung und anschließender Frostsprengung — der Boden hebt sich unregelmäßig um 5-15 cm und zerstört die Bodenplatte und die gesamte Regalanlage. Frostschäden an einem 2.000 m² Tiefkühllager können 500.000-1.500.000 € Schaden verursachen.
Die Bodenheizung (Rohrsystem im Betonestrich, mit Sole oder elektrisch) hält den Boden dauerhaft auf +5°C bis +10°C, verhindert Eislinsenbildung und schützt die Bodenplatte. Investition: 25-45 €/m² Grundfläche, Betriebskosten ca. 8-15 €/m²/Jahr.
Stahlhalle als Außenstruktur vs. Stahlkonstruktion innerhalb der Dämmhülle
Es gibt zwei prinzipielle Konstruktionsansätze für Tiefkühlhallen:
Ansatz 1 — Stahlhalle außen, Kühlraum innen (Box-in-Box): Die Stahlhalle bildet die äußere wetterfeste Hülle. Innerhalb der Halle wird ein separates Kühlraum-System aufgebaut (Paneele frei stehend, ohne Verbindung zum Stahlrahmen). Vorteil: Stahlhülle kann für andere Zwecke genutzt werden (z.B. Lagerbereich um den Kühlraum herum). Nachteil: höhere Gesamthöhe, komplexere Statik.
Ansatz 2 — Sandwich-Paneel direkt als tragende Hülle: Die Sandwich-Paneele sind die einzige Hülle. Die Stahlkonstruktion liegt innerhalb der Dämmebene (ggf. mit thermischer Trennung) oder außen. Vorteil: kompakter Aufbau, günstiger. Nachteil: Wärmebrücken an Stützen müssen aufwendig detailliert werden.
Kühltechnik — Grundlagen für den Architekten
Das Kühlsystem eines Tiefkühllagers unterliegt der Druckgeräterichtlinie (PED 2014/68/EU) und muss von einem zertifizierten Kälteanlagenbauer nach DIN EN 378 geplant und errichtet werden. Für den Architekt/Hallenbauer relevant:
- Kälteleistung: Für ein 2.000 m² Tiefkühllager bei -20°C ca. 80-150 kW Kälteleistung. Abhängig von Wärmedurchgangskoeffizienten, Toröffnungsfrequenz und Warenumschlag.
- Maschinenhausbereich: Kompressor, Kondensator (außen), Verdampfer und Regelung brauchen ca. 15-25 m² Grundfläche, müssen belüftet und zugänglich sein.
- Kondensatoraufstellung: Außen (Luft-gekühlt, am häufigsten) auf dem Dach oder neben der Halle. Schallschutz: Pegel an der nächsten Wohnbebauung max. 45 dB(A) nachts.
- Kältemittel: F-Gas-Verordnung (EU 2024/573) schränkt HFKWs ein. Trend zu natürlichen Kältemitteln: NH3 (Ammoniak, effizient, toxisch), CO2 (transkritisch, hoher Druck), Propan (R290, Sicherheitsabstand nötig).
Kosten Tiefkühllager 2026 — Vollständige Übersicht
| Kostenposition | Kühllager (0 bis +4°C) | Tiefkühllager (-18 bis -22°C) | Schockfrost (-30°C) |
|---|---|---|---|
| Stahlkonstruktion | 220-280 €/m² | 250-320 €/m² | 270-350 €/m² |
| PIR-Paneele Wand+Dach | 120-160 €/m² | 180-240 €/m² | 230-300 €/m² |
| Dampfbremse + Abdichtung | 15-25 €/m² | 25-40 €/m² | 35-55 €/m² |
| Bodenheizung (Frostschutz) | nicht nötig | 25-45 €/m² | 35-55 €/m² |
| Boden (druckfest, PI-beschichtet) | 55-80 €/m² | 70-100 €/m² | 80-120 €/m² |
| Kühltechnik (Anlage, Montage) | 80-140 €/m² | 150-250 €/m² | 220-350 €/m² |
| Kühltüren und -tore | 25-45 €/m² GF | 40-65 €/m² GF | 55-85 €/m² GF |
| Fundament (Tiefbau, Erdwärme) | 60-80 €/m² | 75-110 €/m² | 90-130 €/m² |
| Gesamt Richtwert | 575-810 €/m² | 815-1.170 €/m² | 1.015-1.445 €/m² |
Betriebskosten Tiefkühllager: ca. 15-25 kWh/m²/Jahr Kältestrom (gut gedämmt) bis 35-55 kWh/m²/Jahr (schlecht gedämmt). Bei 0,22 €/kWh entspricht das 3,30-12,10 €/m²/Jahr nur für Kälte-Strom — Qualität der Dämmung zahlt sich direkt aus.
Genehmigung Tiefkühllager
Tiefkühllager mit natürlichen Kältemitteln (NH3 über 3 kg) unterliegen der Betriebssicherheitsverordnung und ggf. der Störfall-Verordnung (12. BImSchV). Die Kälteanlage selbst unterliegt dem Druckgeräterecht (PED, TÜV-Abnahme). Planen Sie diese Prüfpflichten in Ihren Projektzeitplan ein — TÜV-Terminverfügbarkeit kann 4-8 Wochen Wartezeit bedeuten.
SmartHalls Tiefkühlhallen-Kompetenz
SmartHalls liefert die Stahlkonstruktion und die PIR-Sandwich-Paneelhülle für Tiefkühlhallen bis -25°C. Die Kälteanlagentechnik koordinieren wir in Zusammenarbeit mit unserem Netzwerk zertifizierter Kälteanlagenbauer. Komplettlösung auf Wunsch: von Fundament bis zur PED-Abnahme der Kälteanlage. Fordern Sie Ihr Angebot an: Tiefkühllager anfragen.
Fazit
Ein Tiefkühllager aus Stahl ist die komplexeste Hallenbauaufgabe im gewerblichen Segment. Dampfbremse, Bodenheizung, PIR-Stärke und Kälteanlagen-Integration müssen von Anfang an gemeinsam geplant werden. Wer hier am falschen Ende spart — z.B. 160 mm statt 200 mm PIR — zahlt das mit 20-40 % höheren Betriebskosten über 20 Jahre und riskiert Frostschäden, die die Halle nach 10 Jahren unbenutzbar machen.
Häufig gestellte Fragen
Welche PIR-Paneeldicke braucht ein Tiefkühllager bei -20°C?
Für ein Tiefkühllager bei -18 bis -22°C sind mind. 160-180 mm PIR-Wandpaneel und 200 mm PIR-Dachpaneel erforderlich (Deutschland Mittelklima). Damit erreichen Sie U-Werte von 0,11-0,12 W/(m2K), die die Taupunktbedingung bei korrekter Dampfbremse erfüllen.
Warum braucht ein Tiefkühllager eine Bodenheizung?
Ohne Bodenheizung friert der Untergrund bei -20°C durch. Eislinsenbildung und Frostsprengung heben den Boden um 5-15 cm an und zerstören Bodenplatte und Regalanlage. Die Bodenheizung hält den Untergrund dauerhaft bei +5 bis +10°C. Investition: 25-45 Euro/m2.
Was kostet ein 1.000 m2 Tiefkühllager bei -20°C?
Ein Tiefkühllager bei -18 bis -22°C kostet 2026 ca. 815-1.170 Euro/m2 (Schlüsselfertig inkl. Kältemaschine, Bodenheizung, PIR-Hülle und Fundament). Für 1.000 m2 Grundfläche ergibt das 815.000 bis 1.170.000 Euro.
Welches Kältemittel ist 2026 für Tiefkühllager empfehlenswert?
2026 empfehlen sich natürliche Kältemittel: CO2 (transkritisch, hohe Effizienz, drucksicher) oder NH3 (Ammoniak, sehr effizient, aber toxisch und daher genehmigungspflichtig ab 3 kg). HFKWs werden durch die F-Gas-Verordnung (EU 2024/573) schrittweise eingeschränkt.
Muss ein Tiefkühllager besonders genehmigt werden?
Die Kälteanlage unterliegt der PED (Druckgeräterichtlinie) und muss vor Inbetriebnahme vom TÜV abgenommen werden. Bei NH3-Mengen über 3 kg greift zusätzlich die Betriebssicherheitsverordnung (BetrSichV). Die Halle selbst wird wie eine normale Gewerbehalle genehmigt.
